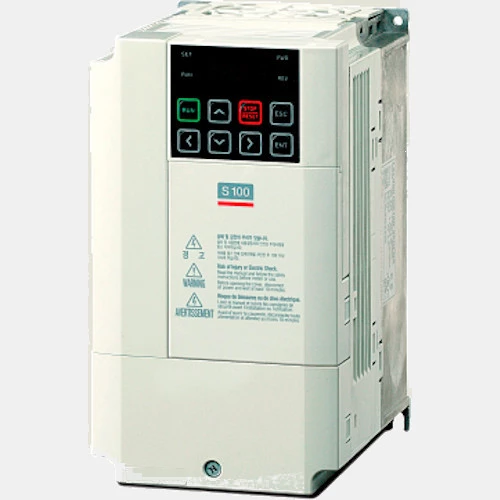

Trójfazowy falownik 1,5kW 400VAC LSLV0015S100-4EOFNS LG
Falownik LSLV0015S100-4EOFNS LG o mocy 1,5/2,2 kW zasilany jest napięciem 3x400 VAC. Przetwornik LSLV0015S100-4EOFNS dedykowany jest do pracy z trójfazowymi silnikami o mocy do 1,5 kW. Prąd wyjściowy tego invertera szacowany jest na poziomie 2,3/3A odpowiednio dla pracy lekkiej i ciężkiej, zaś pobór prądu 4,2/5,5A. Częstotliwość wyjściowa falowników S100 standard LS wynosi odpowiednio 400 Hz przy sterowaniu skalarnym oraz 120 Hz przy wektorowym sterowaniu. 3-fazowy falownik LSLV0015S100-4EOFNS został wyposażony w: 5 wejść binarnych, 2 wyjścia cyfrowe, 2 wejścia analogowe oraz 1 wyjście analogowe. Dodatkowo dysponuje wejściem bezpieczeństwa STO. Komunikacja odbywa się protokołem Modbus RTU po RS485 z możliwością rozbudowy o protokołu Profibus-DP, Profinet, Ethernet/Modbus TCP-IP, CanOpen czy EtherCat. Ponadto trójfazowy falownik S100 LSLV0015S100-4EOFNS posiada wbudowany filtr EMC C3 oraz moduł hamujący, co pozwala na bezpośrednie podłączenie rezystora hamującego. Producent zaleca stosowanie rezystora 300 Ohm i 300W. LG poleca stosowanie przy falowniku LSLV0015S100-4EOFNS dławika AC indukcyjności 3,23 mH i prądzie 7,5A, dławika DC indukcyjności 12 mH i prądzie 6,41A, stycznika MC-9a 9A. Wektorowy falownik S100 2/3 HP charakteryzuję się stopniem ochrony IP20, a jego wymiary wynoszą: 180x100x140mm.
| Wejścia/Wyjścia | |
| Wejścia binarne | 5 |
| Wyjścia binarne | 1 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | -10...10 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 4...20 |
| Prąd wyjść analogowych (mA) | 4...20 |
| Częstotliwość wyjściowa (Hz) | 0...400 |
| Sterowanie skalarne | Wektorowe |
| Komunikacja | |
| Komunikacja | Modbus RTU RS485 |
| Typ modułu | |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga | |
| Głębokość (mm) | 140 |
| Szerokość (mm) | 100 |
| Wysokość (mm) | 180 |
| Waga (kg) | 1,77 |
| Zasilanie | |
| Moc (kW) | 2,2 1,5 |
| Napięcie zasilania (VAC) | 380...480 |
| Napięcie wyjściowe (VAC) | 380...480 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
| Pobór prądu (A) | 4,2 5,5 |
| Prąd wyjściowy (A) | 2,3 3 |
| Ogólne | |
| Temperatura pracy (°C) | -10...50 |
| Stopień ochrony IP | 20 |
