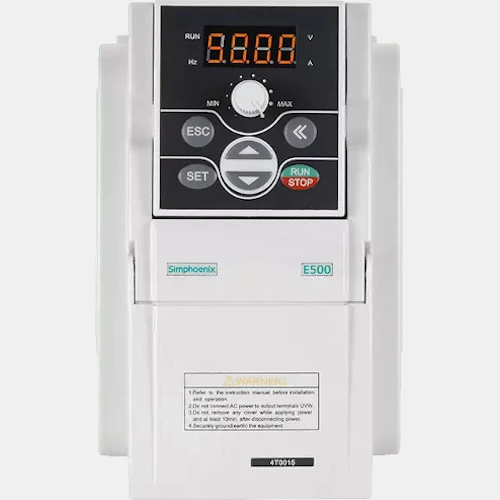

Przemiennik częstotliwości 0,75 kW Simphoenix E500
Trójfazowy falownik E500-4T00007B Simphoenix o mocy 0,75kW przeznaczony jest do pracy z trójfazowymi silnikami. Napięcie zasilania 3-fazowego przetwornika E500-4T00007B wynosi 304...456 VAC a jego częstotliwość zaś wynosi 50/60Hz. Prąd wektorowego falownika 0,75 kW E500 oscyluje wokół 2,5A a częstotliwość wyjściowa 0...400Hz. Zaś napięcie wyjściowe tego falownika to 0...220V. Falownik E500-4T00007B został wyposażony w 4 wejścia cyfrowe, 1 wejście analogowe prądowo-napięciowe, 1 wyjście cyfrowe typu otwarty konektor oraz 1 wyjście analogowe napięciowe. Falownik Simphoenix E500 sterowany jest protokołem Modbus-RTU i Sufnar po RS485. Przemiennik częstotliwości został wyposażony w zabudowany moduł hamowania, co pozwala na bezpośrednie podłączenie rezystora hamowania o następujących parametrach: 150W 400 Ohm. Ponadto przetwornik posiada wbudowany regulator PID, licznik oraz filtr EMC C3. Przemiennik E500 Simphoenix 0,75 kW 000M550220007B został wyposażony w następujące funkcje:
- granice częstotliwości,
- pomijanie częstotliwości rezonansowych,
- blokada kierunku pracy,
- kompensacja poślizgu,
- stabilizacja napięcia,
- różne tryby zadawania prędkości,
- historia błędów,
- reset błędu,
- monitorowane wejść/wyjść,
- monitorowanie zmiennych silnika.
Przetwornik E500-4T00007B posiada kompaktową obudowę o stopniu ochrony IP20 przystosowaną do montażu pionowego na ścianie, szynie DIN oraz panelu. Wymiary urządzenia to: 165x101,5x154,5 mm.
Wejścia/Wyjścia |
Wejścia binarne |
4 |
Wyjścia binarne |
1 |
Wejścia analogowe |
1 |
Wyjścia analogowe |
1 |
Napięcie wejść analogowych (V) |
0...10 |
Napięcie wyjść analogowych (V) |
0...10 |
Prąd wejść analogowych (mA) |
0...20 |
Częstotliwość wyjściowa (Hz) |
0...400 |
Komunikacja |
Komunikacja |
SUFNAR Modbus/RTU RS485 |
Typ modułu |
Rodzaj modułu |
Przemiennik częstotliwości |
Wymiary i waga |
Głębokość (mm) |
154,5 |
Szerokość (mm) |
101,5 |
Wysokość (mm) |
165 |
Zasilanie |
Moc (kW) |
0,75 |
Napięcie zasilania (VAC) |
304...456 |
Liczba faz |
3-fazowy |
Częstotliwość napięcia zasilającego (Hz) |
50...60 |
Prąd wyjściowy (A) |
2,5 |
Ogólne |
Sterowanie |
Skalarne Wektorowe |
Temperatura pracy (°C) |
-10...40 |
Stopień ochrony IP |
20 |
