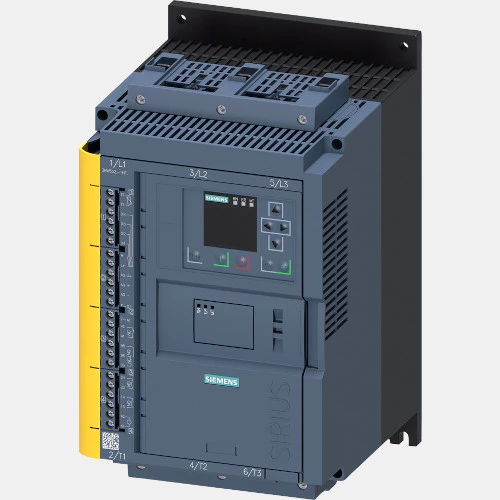

Układ łagodnego rozruchu 3RW55 22kW Siemens
Softstart 3RW5524-1HF04 Siemens dedykowany do rozruchu 3-fazowych silników elektrycznych. Rozrusznik łagodnego rozruchu 3RW5524-1HF04 cechuje się sterowaniem w 3-fazach, napięcie starowanie wynosi dla 24VAC/24VDC. Urządzenie zasilane jest napięciem 240...480 VAC. Moc softstartera 3RW55241HF04 wynosi odpowiednio 22 kW i 45kW przy wew. Trójkąt. Prąd wyjściowy szacowany jest na poziomie 47A. Softstart Sirius 3RW5524-1HF04 został wyposażony w 3 wejścia binarne, 4 wyjścia cyfrowo oraz 1 wyjście analogowe prądowo-napięciowe. W standardzie układy łagodnego rozruchu Sirius 3RW55 dysponują wbudowanym stycznikiem by pass oraz panelem operatorskim. Inżyniera tych softstarterów oparta jest na środowisku TIA Portal. Producent deklaruje możliwość pracy tych urządzeń w zakresie temperatur od -25 do +60 stopni Celsjusza. Soft starter Sirius Siemens 3RW5524-1HF04 posiada przyłącze śrubowe a jego wymiary to 306 x 185 x 203mm. Waga tego urządzenia wynosi 5,5kg.
| Wejścia/Wyjścia |
| Wejścia binarne | 4 |
| Wyjścia binarne | 3 |
| Wyjścia analogowe | 1 |
| Typ modułu |
| Rodzaj modułu | Softstarty |
| Wymiary i waga |
| Głębokość (mm) | 203 |
| Szerokość (mm) | 185 |
| Wysokość (mm) | 306 |
| Waga (kg) | 5,5 |
| Zasilanie |
| Moc (kW) | 45 22 |
| Napięcie zasilania (VAC) | 200...480 |
| Częstotliwość napięcia zasilającego (Hz) | 50...60 |
| Prąd wyjściowy (A) | 47 |
| Ogólne |
| Temperatura pracy (°C) | -25...60 |
| Stopień ochrony IP | 20 |
