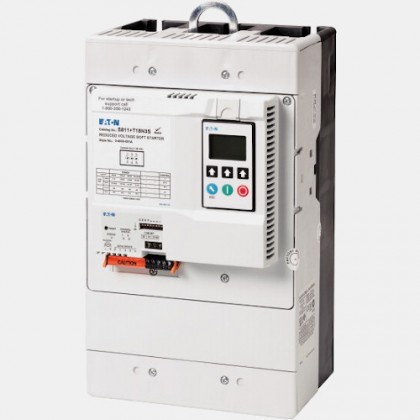

Softstart Eaton S811 S811+T18V3S 90kW 180A 200...600VAC Uster:24VDC 168986

Softstarter 168986 S811+T18V3S Eaton

 Softstart Eaton dla silników o mocy 90kW i prądzie AC-53 na poziomie 180A. Układy łagodnego rozruchu firmy Eaton z rodziny S811 przeznaczone są do aplikacji pompowych, wentylatorowych, przenośnikowych oraz kompresorów.

Softstart o numerze zamówieniowym 168986 sterowany jest napięciem stałym 24VDC. Urządzenie wyposażono w regulację na trzech fazach. Napięcie zasilania to 200...600VAC. Aparat posiada zabudowany by-pass, więc niweluje to konieczność stosowania zewnętrznego stycznika. Dodatkowo softstart dysponuje interfejsem komunikacyjnym Modbus RTU. S811+T18V3S posiada panel sterujący z IP54 od frontu. Panel sterujący umożliwia: konfigurację parametrów systemowych, diagnostykę, monitorowanie, wyświetlanie wartości mierzonych, wyświetlanie błędów.

S811+T18V3S został wyposażony w następujące zabezpieczenia:

• przeciążenie silnika,
• utknięciem silnika,
• niedociążeniem silnika,
• zanik fazy napięcia zasilającego,
• asymetria faz napięcia zasilającego,
• asymetria prądów,
• błędna kolejność faz,
• zbyt wysokie napięcie zasilające,
• zbyt niskie napięcie zasilające.

Temperatura pracy soft startera S811 to -30...50 st.C, zaś stopień ochrony wynosi IP20.

Softstart 168986 waży 18,6kg a jego wymiary to: 210 x 111 x 170 mm.

Schemat standardowego podłączenia S811+T:

Schemat podłączenia S811+T w trójkąt
