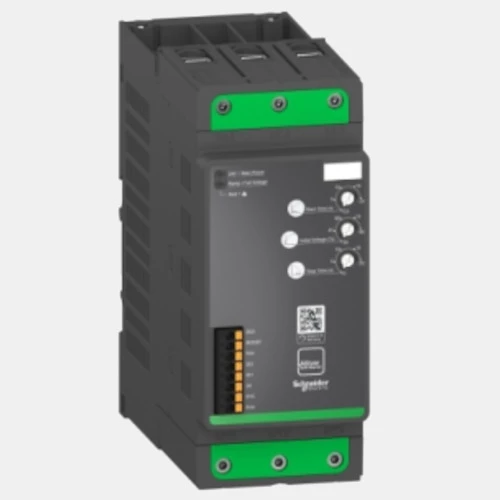

Układ łagodnego rozruchu ATS130 22kW Schneider
Softstart ATS130N2D80LT Schneider Electric dedykowany do rozruchu silników asynchronicznych. ATS130N2D80LT pracuje z silnikami 22 kW w 230 V, 45 kW w 400 V, 45 kW w 440 V. Rozrusznik łagodnego rozruchu ATS130N2D80LT cechuje się sterowaniem napięciowym w 2-fazach, napięcie starowanie wynosi 24V DC. Softstarter ATS130 zasilany jest napięciem 200...480 V AC. Moc softstartera ATS130N2D80LT wynosi 22kW. Prąd wyjściowy szacowany jest na poziomie 80A. W standardzie układy łagodnego rozruchu ATS130 dysponują wbudowanym stycznikiem by pass. Producent podaje dla tych urządzeń do 50 cykli/h. Układy łagodnego rozruchu ATS130 Schneider dysponuje 3 wejściami cyfrowymi, 1 wyjściem przekaźnikowym oraz 1 wyjście cyfrowe. Dodatkowo urządzenie zostało wyposażone w takie funkcje jak: tryb zatrzymania rampy napięcia, tryb zatrzymania wolnego biegu czy funkcja monitorowania przegrzania. Producent deklaruje możliwość pracy tych urządzeń w zakresie temperatur od -10 do +60 stopni Celsjusza. Soft starter ATS130 Schneider ATS130N2D80LT posiada kompaktową obudowę o wymiarach: 197 x 81 x 180mm. Waga tego urządzenia wynosi 2,3kg.
Układ łagodnego rozruchu ATS130N2D80LT Schneider Electric znalazł zastosowanie miedzy innymi w: aplikacjach pompowych, wentylatorowych. Sprawdzają się również w sprężarkach, branży HVAC-R oraz spożywczej.
| Wejścia/Wyjścia |
| Wejścia binarne | 3 |
| Wyjścia binarne | 1 |
| Wyjścia przekaźnikowe | 1 |
| Typ modułu |
| Rodzaj modułu | Softstarty |
| Wymiary i waga |
| Głębokość (mm) | 180 |
| Szerokość (mm) | 81 |
| Wysokość (mm) | 197 |
| Waga (kg) | 2,3 |
| Zasilanie |
| Moc (kW) | 22 |
| Napięcie zasilania (VAC) | 200...480 |
| Częstotliwość napięcia zasilającego (Hz) | 50...60 |
| Prąd wyjściowy (A) | 80 |
| Ogólne |
| Temperatura pracy (°C) | -10...60 |
| Stopień ochrony IP | 20 |
