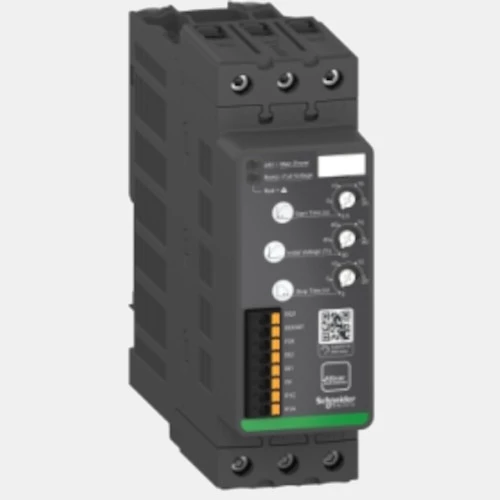

Układ łagodnego rozruchu ATS130 22kW Schneider
Softstart ATS130N2D73LT Schneider Electric dedykowany do rozruchu silników asynchronicznych. ATS130N2D73LT pracuje z silnikami 22 kW w 230 V, 37 kW w 400 V, 45 kW w 440 V. Rozrusznik łagodnego rozruchu ATS130N2D73LT cechuje się sterowaniem napięciowym w 2-fazach, napięcie starowanie wynosi 24V DC. Softstarter ATS130 zasilany jest napięciem 200...480 V AC. Moc softstartera ATS130N2D73LT wynosi 22kW. Prąd wyjściowy szacowany jest na poziomie 73A. W standardzie układy łagodnego rozruchu ATS130 dysponują wbudowanym stycznikiem by pass. Producent podaje dla tych urządzeń do 50 cykli/h. Układy łagodnego rozruchu ATS130 Schneider dysponuje 3 wejściami cyfrowymi, 1 wyjściem przekaźnikowym oraz 1 wyjście cyfrowe. Dodatkowo urządzenie zostało wyposażone w takie funkcje jak: tryb zatrzymania rampy napięcia, tryb zatrzymania wolnego biegu czy funkcja monitorowania przegrzania. Producent deklaruje możliwość pracy tych urządzeń w zakresie temperatur od -10 do +60 stopni Celsjusza. Soft starter ATS130 Schneider ATS130N2D73LT posiada kompaktową obudowę o wymiarach: 166 x 55 x 165mm. Waga tego urządzenia wynosi 1,3kg.
Układ łagodnego rozruchu ATS130N2D73LT Schneider Electric znalazł zastosowanie miedzy innymi w: aplikacjach pompowych, wentylatorowych. Sprawdzają się również w sprężarkach, branży HVAC-R oraz spożywczej.
Wejścia/Wyjścia |
Wejścia binarne | 3 |
Wyjścia binarne | 1 |
Wyjścia przekaźnikowe | 1 |
Typ modułu |
Rodzaj modułu | Softstarty |
Wymiary i waga |
Głębokość (mm) | 165 |
Szerokość (mm) | 55 |
Wysokość (mm) | 166 |
Waga (kg) | 1,3 |
Zasilanie |
Moc (kW) | 22 |
Napięcie zasilania (VAC) | 200...480 |
Częstotliwość napięcia zasilającego (Hz) | 50...60 |
Prąd wyjściowy (A) | 73 |
Ogólne |
Temperatura pracy (°C) | -10...60 |
Stopień ochrony IP | 20 |
