Układ łagodnego rozruchu LG 1070A SSMi-1070B-V7-C1

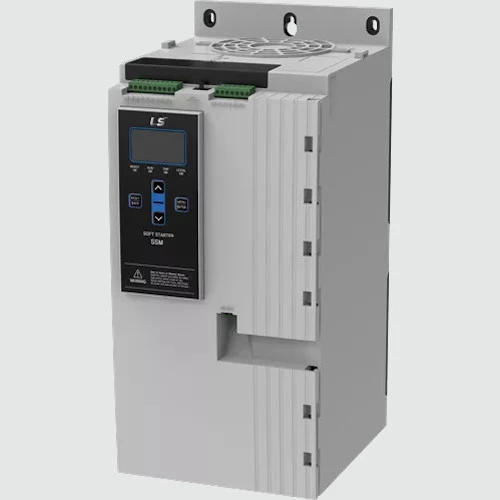

Softstart SSMi-1070B-V7-C1 LS o zasilaniu 3-fazowym380...690 V AC i częstotliwości napięcia zasilającego 50/60Hz. Moc soft startera SSMi-1070B-V7-C1 wynosi: 300/250kW ND/HD przy 230 VAC, 500/450 kW ND/HD przy 400 VAC, 600/500 kW ND/HD przy zasilaniu 500 VAC oraz 900/700 kW ND/HD przy 690 VAC. Znamionowy prąd urządzenia wynosi 950A ND/ 785A HD. Układ łagodnego rozruchu SSMi-1070B-V7-C1 sterowany jest napięciem 110...120 VAC oraz 220...240VAC. Urządzenie zostało wyposażone w zabudowany by-pass, co niweluje konieczność instalacji zewnętrznego stycznika. Dodatkowo ten soft start LS posiada zaawansowany interfejs oraz zabudowaną funkcję ochrony silnika. Softstart SSMi LS dysponuje regulacja na dwóch- oraz trzech fazach. SSMi-1070B-V7-C1 1070A został wyposażony w 4 wejścia cyfrowe oraz 3 wyjścia przekaźnikowe oraz 1 wyjście analogowe. Ponadto układy łagodnego rozruchu LG SSMi charakteryzują się technologią łagodnego rozruchu zapobiegającą zniekształceniom harmonicznym. Softstarter SSMi przystosowany jest do kontroli 2 silników oraz dodatkowo posiada funkcję Kickstart. Producent deklaruje sprawność układu łagodnego rozruchu na poziomie 99,5%. Urządzenie przystosowane jest do montażu pionowego na płycie montażowej. Obudowa SSMi-1070B-V7-C1 została wykonana z tworzywa i charakteryzuje się stopniem ochrony IP20. Wymiary softastartu SSMi LS 1070 A to 307x152x231mm. Waga natomiast wynosi 4.8kg.
Schemat podłączenia SSMi-1070B-V7-C1
SSMi-1070B-V7-C1 - sterowanie
| Wejścia/Wyjścia |
| Wejścia binarne | 4 |
| Wyjścia przekaźnikowe | 3 |
| Wyjścia analogowe | 1 |
| Prąd wyjść analogowych (mA) | 4...20 |
| Typ modułu |
| Rodzaj modułu | Softstarty |
| Wymiary i waga |
| Głębokość (mm) | 231 |
| Szerokość (mm) | 152 |
| Wysokość (mm) | 307 |
| Waga (kg) | 4,8 |
| Zasilanie |
| Moc (kW) | 500 |
| Napięcie zasilania (VAC) | 342...759 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 45...66 |
| Prąd wyjściowy (A) | 1070 |
| Ogólne |
| Temperatura pracy (°C) | -10...60 |
| Stopień ochrony IP | 20 |
