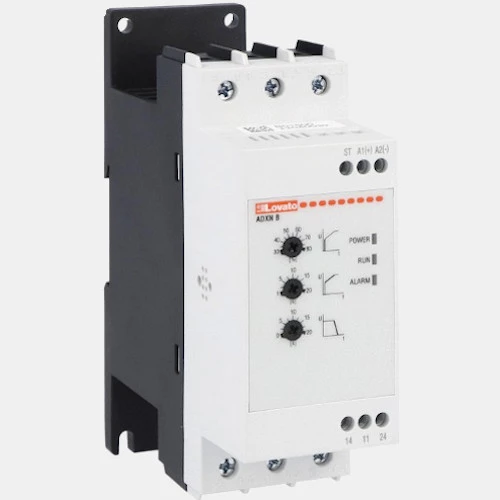

Softstart ADXNB01224 Lovato Electric przeznaczony do współpracy z 3-fazowymi silnikami asynchronicznymi. Prąd znamionowy soft startera ADXNB01224 wynosi 12A, a moc 5,5kW przy 400VAC. Urządzenie zasilane jest napięciem 208...600VAC 50/60Hz, natomiast napięcie sterowania wynosi 24VAC/DC. Softstarter ADXN Lovato z kontrolą w 2 fazach, wbudowanym stycznikiem bypass oraz 3 wskaźniki LED. Dodatkowo w standardzie zostały wyposażone w 1 wejście cyfrowe oraz 2 wyjścia przekaźnikowe ze stykiem NO.
ADXNB01224 posiada regulację potencjometrami na froncie odpowiadającymi za:
Soft start ADXNB01224 Lovato może współpracować ze stycznikiem BF12, wyłącznikiem silnikowym SM1R1400, przekaźnikiem termicznym RF381400.

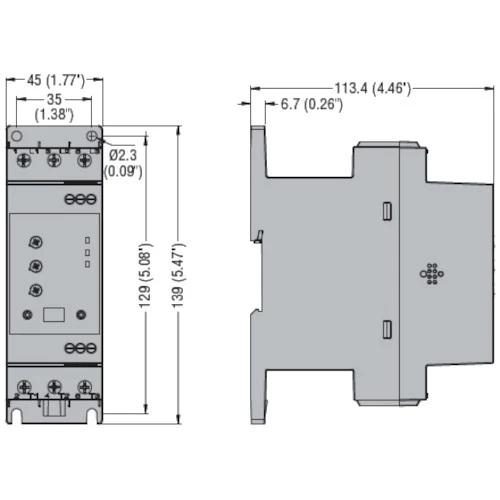

Producent deklaruje możliwość pracy softstartu ADXN w pozycji pionowej, w temperaturze -20...60 stopni Celsjusza. System chłodzenia w ADXN 12A jest naturalny. Układ łagodnego rozruchu ADXNB01224 posiada kompaktową obudowę z tworzywa przystosowaną zarówno do montażu na szynie DIN jak i płycie montażowej. Wymiary ADXNB01224 wynoszą 139 x 45 x 113,4 mm, stopień ochrony IP20. Przykładem zastosowania soft startera ADXNB01224 są aplikacje pompowe, wentylatorowe, dmuchawy, taśmociągi oraz kompresory.
Soft starter ADXNB01224 jest kompatybilny z wentylatorem EXP8007 oraz zestawem przyłączeniowym SM1X3150R.
| Wejścia/Wyjścia | |
| Wejścia binarne | 1 |
| Wyjścia przekaźnikowe | 2 |
| Typ modułu | |
| Rodzaj modułu | Softstarty |
| Wymiary i waga | |
| Głębokość (mm) | 113,4 |
| Szerokość (mm) | 45 |
| Wysokość (mm) | 139 |
| Waga (kg) | 0,45 |
| Zasilanie | |
| Moc (kW) | 5,5 |
| Napięcie zasilania (VAC) | 400 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50/60 |
| Pobór prądu (A) | 12 |
| Ogólne | |
| Temperatura pracy (°C) | -20...40 |
| Stopień ochrony IP | 20 |
