Układ łagodnego rozruchu 780A Sanyu SSXA-400-3

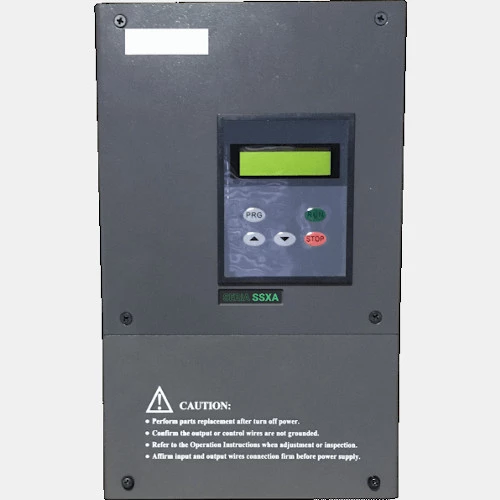

Softstart SSXA-400-3 Sanyu dedykowany do współpracy z trójfazowymi silnikami asynchronicznymi. Znamionowy prąd soft startera SSXA-400-3 wynosi 780A , a jego moc 400 kW. Urządzenie zasilane jest napięciem 3x400VAC. SSXA-400-3 ma możliwość pracy zarówno w trybie softstart, jak i softstop. Sterowanie softstartera Sanyu SSXA odbywać się w 3-fazach, w układzie 2 lub 3-przewodowym. Aparat posiada zabudowany by-pass, więc niweluje to konieczność stosowania zewnętrznego stycznika. Dodatkowo SSXA-400-3 posiada przyciski funkcyjne oraz wyświetlacz LED z sygnalizacją dźwiękową. W standardzie SSXA-400-3 został wyposażony w: 4 wejście cyfrowe oraz 3 wyjścia przekaźnikowe, w tym 1 programowalne oraz 1 wyjście analogowe prądowe. Komunikacja odbywa się protokołem Modbus po RS485.
SSXA-400-3 posiada następujące tryby rozruchu:
- z ograniczeniem napięcia,
- z ograniczeniem prądu,
- z chwilowym forsowaniem napięcia
Producent deklaruje możliwość pracy softstartu SSXA w pozycji pionowej, w temperaturze -10...40 stopni Celsjusza. Układ łagodnego rozruchu SSXA-400-3 posiada kompaktową obudowę z tworzywa przystosowaną zarówno do montażu naściennego, jak i na szynie DIN. Wymiary SSXA-400-3 wynoszą 2000 x 700 x 600mm, stopień ochrony IP20.
Przykładem zastosowania soft startera SSXA-400-3 są aplikacje pompowe, wentylatorowe, dmuchawy oraz technika basenowa.
Schemat podłączenia SSXA-400-3
Wejścia/Wyjścia |
Wejścia binarne | 4 |
Wyjścia przekaźnikowe | 3 |
Wyjścia analogowe | 1 |
Prąd wyjść analogowych (mA) | 4...20 |
Komunikacja |
Komunikacja | Modbus RS485 |
Typ modułu |
Rodzaj modułu | Softstarty |
Wymiary i waga |
Głębokość (mm) | 600 |
Szerokość (mm) | 700 |
Wysokość (mm) | 2000 |
Zasilanie |
Moc (kW) | 400 |
Napięcie zasilania (VAC) | 400 |
Liczba faz | 3-fazowy |
Częstotliwość napięcia zasilającego (Hz) | 50/60 |
Prąd wyjściowy (A) | 780 |
Ogólne |
Temperatura pracy (°C) | -10...40 |
Stopień ochrony IP | 20 |
