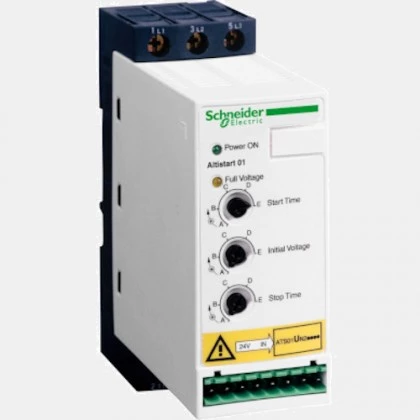

Softstarter Altistart 01 ATS01N209RT przeznaczony do silników asynchronicznych o mocy 4 kW. Prąd rozruchowy przy obciążeniu znamionowym wynosi 45 A. Układy łagodnego rozruchu Schneider Electric ATS01 o sterowaniu dwufazowym dedykowany jest do prostych aplikacji rozruchowych.
Softstart ATS01N209QN zasilany jest napięciem 3 x 400 VAC o częstotliwości 50/60 Hz, a jego prąd znamionowy to 9A. Aparat posiada zabudowany by-pass, co niweluje konieczność stosowania zewnętrznego stycznika. Dodatkowo rozrusznik ATS01N2 dysponuje wbudowanym zasilaniem 24V oraz funkcją podwyższonego napięcia BOOST. Softstart ATS01N209QN wyposażony został w 4 wejścia cyfrowe oraz 2 wyjścia cyfrowe.
ATS01N209QN posiada regulację potencjometrami na froncie odpowiadającymi za:

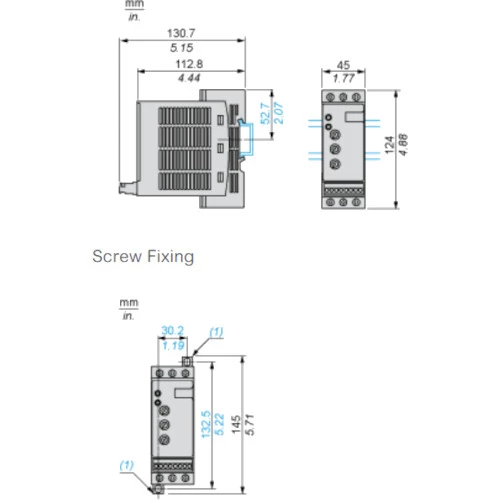

Producent deklaruje możliwość pracy urządzenia ATS01N209QN w temperaturze od -10 do +50 stopni Celsjusza. Rozrusznik ATS01N2 4 kW Schneider posiada obudowę z tworzywa o stopniu ochrony IP20 i wymiarach 124 x 45 x 131 mm. Waga urządzenia wynosi 420 gram.
Przykładowy schemat podłączenia ATS01N209QN
| Wejścia/Wyjścia | |
| Wejścia binarne | 4 |
| Wyjścia binarne | 1 |
| Wyjścia przekaźnikowe | 1 |
| Typ modułu | |
| Rodzaj modułu | Softstarty |
| Wymiary i waga | |
| Głębokość (mm) | 131 |
| Szerokość (mm) | 45 |
| Wysokość (mm) | 124 |
| Waga (kg) | 0,42 |
| Zasilanie | |
| Moc (kW) | 4 |
| Napięcie zasilania (VAC) | 342...456 |
| Częstotliwość napięcia zasilającego (Hz) | 50/60 |
| Pobór prądu (A) | 9 |
| Ogólne | |
| Temperatura pracy (°C) | -10...50 |
 | Manual ATS01N209QN |
