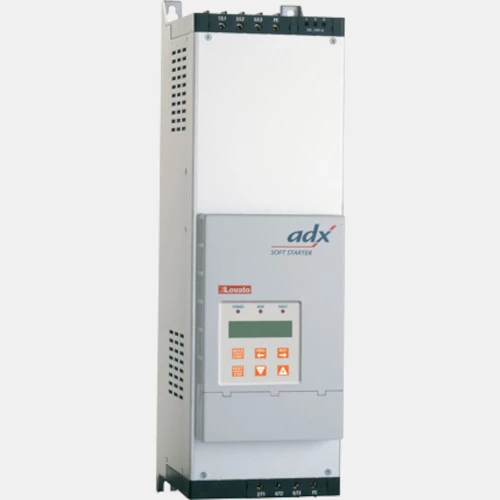

Softstarter 37 kW 51ADX0075B Lovato Electric
Softstart trójfazowy 51ADX0075B renomowanego producenta Lovato Electric serii ADX o mocy W. Natomiast pobór prądu urządzenia wynosi 75 A. ADX zasilany jest napięciem 400V AC, a częstotliwości napięcia zasilającego wynosi 50/60Hz. 51ADX0075B został wyposażony w klawiaturę oraz wyświetlacz LCD z podświetleniem, który wskazuje do 16 znaków w 2 liniowej konfiguracji. Dodatkowo posiada menu w czterech językach (IT, EN, ES, FR). Softstart Lovato Electric w swoim wyposażeniu dysponuje 3 wejściami cyfrowymi, w tym 1 analogowym 0...10V, 0...20/4...20mA, 4 wyjściami cyfrowymi, z czego jedno służy jako wyjście przekaźnikowe oraz 1 wyjściem analogowym o napięciu 0...10V i prądzie wyjść 0...20mA lub 4...20mA. Dysponuje także 2 portami szeregowymi: RS232 oraz RS485. Dodatkowym atutem sofstartera Lovato jest wbudowany stycznik baypass, a także zegar czasu rzeczywistego RTC. 51ADX0075B Lovato komunikuje się przy pomocy protokołu Modbus-RTU oraz ASCII. Całościowo sofst starter ADX został zamknięty w obudowie o stopniu ochrony IP20 i wymiarach 534 x 157 x 250 mm. 51ADX0075B Lovato Electric dedykowany jest do ciężkich obciążeń w celu zapewnienia łagodnego rozruchu oraz zatrzymania trójfazowych klatkowych silników asynchronicznych.
Soft starter Lovato Electric 51ADX współpracuje z zewnętrzną klawiaturą 51ADXTAST.
Schemat połączeń 51ADX0075B
| Wejścia/Wyjścia |
| Wejścia binarne | 3 |
| Wyjścia binarne | 4 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 1 |
| Wyjścia analogowe | 1 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 4...20 |
| Komunikacja |
| Komunikacja | RS232 RS485 |
| Typ modułu |
| Rodzaj modułu | Softstarty |

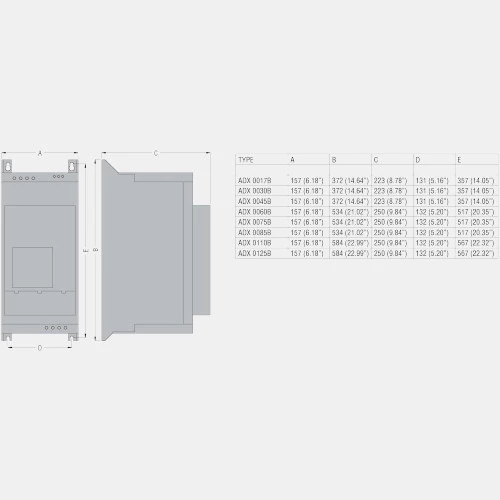

| Wymiary i waga |
| Głębokość (mm) | 250 |
| Szerokość (mm) | 157 |
| Wysokość (mm) | 534 |
| Waga (kg) | 14,4 |
| Zasilanie |
| Moc (kW) | 37 |
| Napięcie zasilania (VAC) | 400 |
| Częstotliwość napięcia zasilającego (Hz) | 50/60 |
| Pobór prądu (A) | 75 |
| Ogólne |
| Temperatura pracy (°C) | -10...55 |
| Stopień ochrony IP | 20 |
| Zegar czasu rzeczywistego RTC | Tak |
 | Manual 51ADX0075B |
