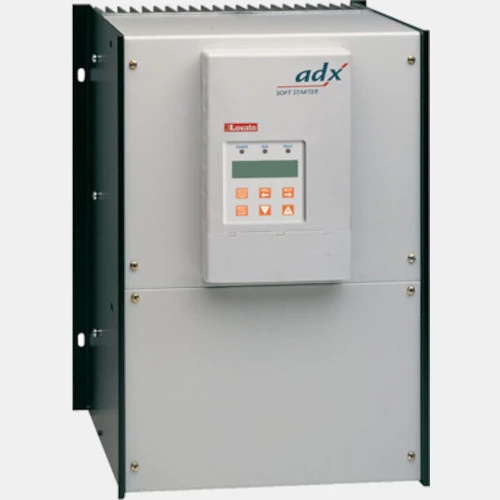

Softstarter 355 kW 51ADX0640 Lovato Electric
Softstart trójfazowy 51ADX0640 renomowanego producenta Lovato Electric serii ADX o mocy 355 kW. Natomiast pobór prądu urządzenia wynosi 640 A. ADX zasilany jest napięciem 400V AC, a częstotliwości napięcia zasilającego wynosi 50/60Hz. 51ADX0640 został wyposażony w klawiaturę oraz wyświetlacz LCD z podświetleniem, który wskazuje do 16 znaków w 2 liniowej konfiguracji. Dodatkowo posiada menu w czterech językach (IT, EN, ES, FR). Softstart Lovato Electric w swoim wyposażeniu dysponuje 3 wejściami cyfrowymi, w tym 1 analogowym 0...10V, 0...20/4...20mA, 4 wyjściami cyfrowymi, z czego jedno służy jako wyjście przekaźnikowe oraz 1 wyjściem analogowym o napięciu 0...10V i prądzie wyjść 0...20mA lub 4...20mA. Dysponuje także 2 portami szeregowymi: RS232 oraz RS485. Dodatkowym atutem sofstartera Lovato jest wbudowany zegar czasu rzeczywistego RTC. Ponadto jest przystosowany do podłączenia stycznika by-pass. 51ADX0640 Lovato komunikuje się przy pomocy protokołu Modbus-RTU oraz ASCII. Całościowo sofst starter ADX został zamknięty w obudowie o stopniu ochrony IP00 i wymiarach 650 x 790 x 430 mm. 51ADX0640 Lovato Electric dedykowany jest do ciężkich obciążeń w celu zapewnienia łagodnego rozruchu oraz zatrzymania trójfazowych klatkowych silników asynchronicznych.
Soft starter Lovato Electric 51ADX współpracuje z zewnętrzną klawiaturą 51ADXTAST.
Schemat połączeń 51ADX0640
Wejścia/Wyjścia |
Wejścia binarne | 3 |
Wyjścia binarne | 4 |
Wyjścia przekaźnikowe | 1 |
Wejścia analogowe | 1 |
Wyjścia analogowe | 1 |
Napięcie wyjść analogowych (V) | 0...10 |
Prąd wejść analogowych (mA) | 0...20 |
Prąd wyjść analogowych (mA) | 0...20 4...20 |
Komunikacja |
Komunikacja | RS232 RS485 |
Typ modułu |
Rodzaj modułu | Softstarty |
Wymiary i waga |
Głębokość (mm) | 430 |
Szerokość (mm) | 790 |
Wysokość (mm) | 650 |
Waga (kg) | 106 |
Zasilanie |
Moc (kW) | 355 |
Napięcie zasilania (VAC) | 400 |
Częstotliwość napięcia zasilającego (Hz) | 50/60 |
Pobór prądu (A) | 640 |
Ogólne |
Temperatura pracy (°C) | -10...55 |
Stopień ochrony IP | 00 |
Zegar czasu rzeczywistego RTC | Tak |
| Manual 51ADX0640 |
