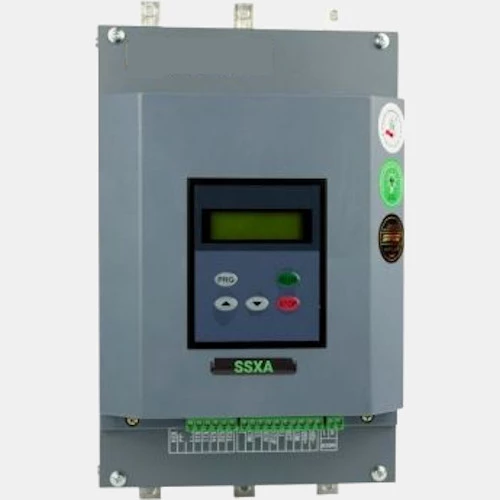

Układ łagodnego rozruchu 45A Sanyu SSXA-022-3
Softstart SSXA-022-3 Sanyu dedykowany do współpracy z trójfazowymi silnikami asynchronicznymi. Znamionowy prąd soft startera SSXA-022-3 wynosi 45A , a jego moc 22 kW. Urządzenie zasilane jest napięciem 3x400VAC. SSXA-022-3 ma możliwość pracy zarówno w trybie softstart, jak i softstop. Sterowanie softstartera Sanyu SSXA odbywać się w 3-fazach, w układzie 2 lub 3-przewodowym. Aparat posiada zabudowany by-pass, więc niweluje to konieczność stosowania zewnętrznego stycznika. Dodatkowo SSXA-022-A posiada przyciski funkcyjne oraz wyświetlacz LED z sygnalizacją dźwiękową. W standardzie SSXA-022-3 został wyposażony w: 4 wejście cyfrowe oraz 3 wyjścia przekaźnikowe, w tym 1 programowalne oraz 1 wyjście analogowe prądowe. Komunikacja odbywa się protokołem Modbus po RS485.
SSXA-022-A posiada następujące tryby rozruchu:
- z ograniczeniem napięcia,
- z ograniczeniem prądu,
- z chwilowym forsowaniem napięcia
Producent deklaruje możliwość pracy softstartu SSXA w pozycji pionowej, w temperaturze -10...40 stopni Celsjusza. Układ łagodnego rozruchu SSXA-022-A posiada kompaktową obudowę z tworzywa przystosowaną zarówno do montażu naściennego, jak i na szynie DIN. Wymiary SSXA-022-3 wynoszą 295 x 205 x 235mm, stopień ochrony IP20. Przykładem zastosowania soft startera SSXA-022-3 są aplikacje pompowe, wentylatorowe, dmuchawy oraz technika basenowa.
Schemat podłączenia SSXA-022-3
| Wejścia/Wyjścia |
| Wejścia binarne | 4 |
| Wyjścia przekaźnikowe | 3 |
| Wyjścia analogowe | 1 |
| Prąd wyjść analogowych (mA) | 4...20 |
| Komunikacja |
| Komunikacja | Modbus RS485 |
| Typ modułu |
| Rodzaj modułu | Softstarty |
| Wymiary i waga |
| Głębokość (mm) | 235 |
| Szerokość (mm) | 205 |
| Wysokość (mm) | 295 |
| Waga (kg) | 8 |
| Zasilanie |
| Moc (kW) | 22 |
| Napięcie zasilania (VAC) | 400 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50/60 |
| Pobór prądu (A) | 45 |
| Ogólne |
| Temperatura pracy (°C) | -10...40 |
| Stopień ochrony IP | 20 |
