Softstart ADXNB03824 Lovato Electric przeznaczony do współpracy z 3-fazowymi silnikami asynchronicznymi. Prąd znamionowy soft startera ADXNB03824 wynosi 38A, a moc 18,5kW przy 400VAC. Urządzenie zasilane jest napięciem 208...600VAC 50/60Hz, natomiast napięcie sterowania wynosi 24VAC/DC. Softstarter ADXN Lovato z kontrolą w 2 fazach, wbudowanym stycznikiem bypass oraz 3 wskaźniki LED. Dodatkowo w standardzie zostały wyposażone w 1 wejście cyfrowe oraz 2 wyjścia przekaźnikowe ze stykiem NO.
ADXNB03824 posiada regulację potencjometrami na froncie odpowiadającymi za:
Soft start ADXNB03824 Lovato może współpracować ze stycznikiem BF38, wyłącznikiem silnikowym SM1R3800, przekaźnikiem termicznym RF383800.

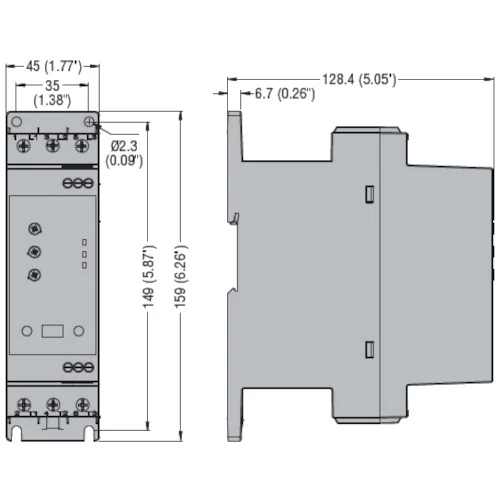

Producent deklaruje możliwość pracy softstartu ADXN w pozycji pionowej, w temperaturze -20...60 stopni Celsjusza. System chłodzenia w ADXN 38A jest wymuszony. Układ łagodnego rozruchu ADXNB03824 posiada kompaktową obudowę z tworzywa przystosowaną zarówno do montażu na szynie DIN jak i płycie montażowej. Wymiary ADXNB03824 wynoszą 159 x 45 x 128,4 mm, stopień ochrony IP20. Przykładem zastosowania soft startera ADXNB03824 są aplikacje pompowe, wentylatorowe, dmuchawy, taśmociągi oraz kompresory.
Soft starter ADXNB03824 jest kompatybilny z wentylatorem EXP8007 oraz zestawem przyłączeniowym SM1X3150R.
| Wejścia/Wyjścia | |
| Wejścia binarne | 1 |
| Wyjścia przekaźnikowe | 2 |
| Typ modułu | |
| Rodzaj modułu | Softstarty |
| Wymiary i waga | |
| Głębokość (mm) | 113,4 |
| Szerokość (mm) | 45 |
| Wysokość (mm) | 139 |
| Waga (kg) | 0,66 |
| Zasilanie | |
| Moc (kW) | 18,5 |
| Napięcie zasilania (VAC) | 400 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50/60 |
| Pobór prądu (A) | 38 |
| Ogólne | |
| Seria | ADXN |
| Temperatura pracy (°C) | -20...40 |
| Stopień ochrony IP | 20 |
