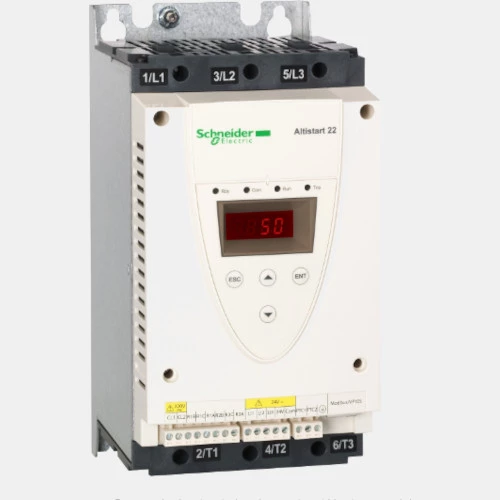

Softstarter 15 kW ATS22D32Q ATS22 Schneider Electric

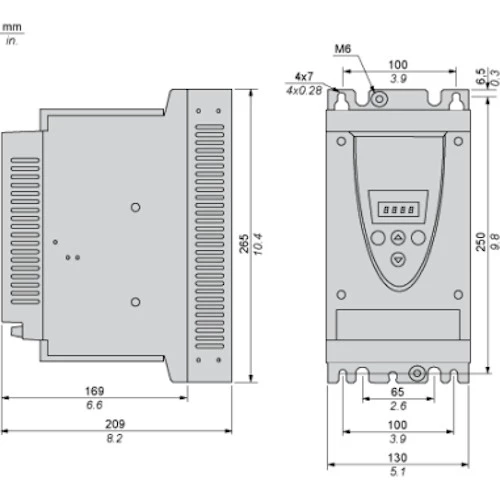

Softstart ATS22D32Q z serii Alistart 22 renomowanego producenta Schneider Electric. Układ łagodnego rozruchu Schneider ATS22 posiada moc 7,5 kW przy 230V oraz 15 kW przy 400V. 3-fazowy soft start zasilany napięciem mieszczącym się w przedziale 230...440V AC o częstotliwości 50/60 Hz i osiąga prąd wyjściowy 32 A. Softstart Altistart 22 dysponuje 3 wejściami cyfrowymi oraz 2 wyjściami przekaźnikowymi. Ponadto Schneider Electric w wyposażył soft starter w port RS485 i fabrycznie wbudowany wyświetlacz LED z klawiszami funkcyjnymi, gdzie dane wyświetlane są w 4 liniowej konfiguracji. Kluczowym elementem softstartera jest wbudowany stycznik Bay-pass. ATS22D32Q ATS22 Schneider Electric dedykowany jest do pracy z silnikami asynchronicznymi w aplikacjach pompowo-wentylatorowych. Także może być stosowany w mieszalnikach czy przenośnikach. Softstart ATS22D32Q Schneider wykonany został w kompaktowych wymiarach 265 x 130 x 169 mm i wadze 7 kg. Wysokiej jakości obudowa soft startu o stopniu ochrony IP20 pozwala na pracę w temperaturze -10...60 °C.
Producent Schneider Electric zaleca stosowanie następujących akcesoriów do softstartu 15 kW ATS22D32Q:
- wentylator - VW3G22400,
- terminal operatorski - VW3G22101.
| Wejścia/Wyjścia |
| Wejścia binarne | 3 |
| Wyjścia przekaźnikowe | 2 |
| Komunikacja |
| Komunikacja | RS485 |
| Typ modułu |
| Rodzaj modułu | Softstarty |
| Wymiary i waga |
| Głębokość (mm) | 169 |
| Szerokość (mm) | 130 |
| Wysokość (mm) | 265 |
| Waga (kg) | 7 |
| Zasilanie |
| Moc (kW) | 15 |
| Napięcie zasilania (VAC) | 230...440 |
| Częstotliwość napięcia zasilającego (Hz) | 50/60 |
| Prąd wyjściowy (A) | 32 |
| Ogólne |
| Temperatura pracy (°C) | -10...60 |
| Stopień ochrony IP | 20 |
