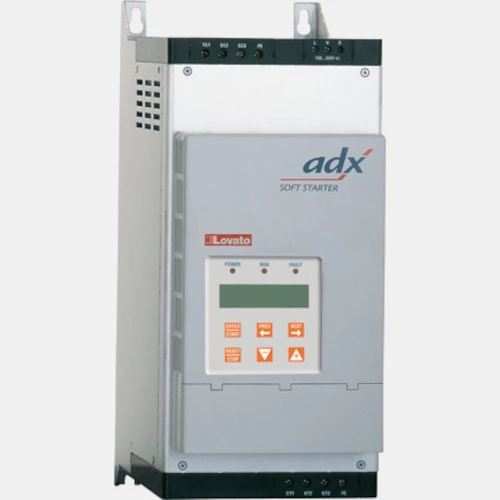

Softstarter 15 kW 51ADX0030B Lovato Electric
Softstart trójfazowy 51ADX0030B renomowanego producenta Lovato Electric serii ADX o mocy 15 kW. Natomiast pobór prądu urządzenia wynosi 30 A. ADX zasilany jest napięciem 400V AC, a częstotliwości napięcia zasilającego wynosi 50/60Hz. 51ADX0030B został wyposażony w klawiaturę oraz wyświetlacz LCD z podświetleniem, który wskazuje do 16 znaków w 2 liniowej konfiguracji. Dodatkowo posiada menu w czterech językach (IT, EN, ES, FR). Softstart Lovato Electric w swoim wyposażeniu dysponuje 3 wejściami cyfrowymi, w tym 1 analogowym 0...10V, 0...20/4...20mA, 4 wyjściami cyfrowymi, z czego jedno służy jako wyjście przekaźnikowe oraz 1 wyjściem analogowym o napięciu 0...10V i prądzie wyjść 0...20mA lub 4...20mA. Dysponuje także 2 portami szeregowymi: RS232 oraz RS485. Dodatkowym atutem sofstartera Lovato jest wbudowany stycznik baypass, a także zegar czasu rzeczywistego RTC. 51ADX0030B Lovato komunikuje się przy pomocy protokołu Modbus-RTU oraz ASCII. Całościowo sofst starter ADX został zamknięty w obudowie o stopniu ochrony IP20 i wymiarach 372 x 157 x 223 mm. 51ADX0030B Lovato Electric dedykowany jest do ciężkich obciążeń w celu zapewnienia łagodnego rozruchu oraz zatrzymania trójfazowych klatkowych silników asynchronicznych.
Soft starter Lovato Electric 51ADX współpracuje z zewnętrzną klawiaturą 51ADXTAST.
Schemat połączeń 51ADX0030B
![](https://sterowniki-plc.net/image/catalog/Produkty/Lovato Electric/schemat 51ADX0030B.JPG)
Wejścia/Wyjścia |
Wejścia binarne | 3 |
Wyjścia binarne | 4 |
Wyjścia przekaźnikowe | 1 |
Wejścia analogowe | 1 |
Wyjścia analogowe | 1 |
Napięcie wyjść analogowych (V) | 0...10 |
Prąd wejść analogowych (mA) | 0...20 |
Prąd wyjść analogowych (mA) | 0...20 4...20 |
Komunikacja |
Komunikacja | RS232 RS485 |
Typ modułu |
Rodzaj modułu | Softstarty |
Wymiary i waga |

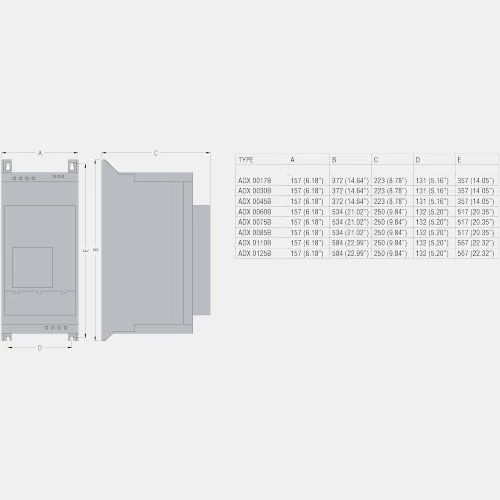

Głębokość (mm) | 223 |
Szerokość (mm) | 157 |
Wysokość (mm) | 372 |
Waga (kg) | 9,24 |
Zasilanie |
Moc (kW) | 15 |
Napięcie zasilania (VAC) | 400 |
Częstotliwość napięcia zasilającego (Hz) | 50/60 |
Pobór prądu (A) | 30 |
Ogólne |
Temperatura pracy (°C) | -10...55 |
Stopień ochrony IP | 20 |
Zegar czasu rzeczywistego RTC | Tak |
![pdf](https://falowniki-sklep.pl/catalog/view/theme/falowniki-sklep/icons/files/pdf.png) | Manual 51ADX0030B |
