Softstart 15 kW 3x400V AC ADXNP03024 ADXN Lovato Electric

Układ łagodnego rozruchu 15 kW ADXNP03024 Lovato

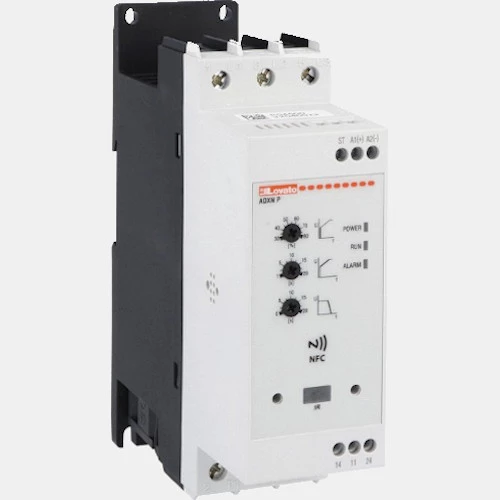

Softstart ADXNP03024 Lovato Electric przeznaczony do współpracy z 3-fazowymi silnikami asynchronicznymi. Prąd znamionowy soft startera ADXNP03024 wynosi 30A, a moc 15kW przy 400VAC. Urządzenie zasilane jest napięciem 208...600VAC 50/60Hz, natomiast napięcie sterowania wynosi 24VDC. Softstarter ADXN Lovato z kontrolą w 2 fazach, wbudowanym stycznikiem bypass oraz 3 wskaźniki LED. Dodatkowo w standardzie zostały wyposażone w 1 wejście cyfrowe oraz 2 wyjścia przekaźnikowe ze stykiem NO.

ADXNP03024 posiada regulację potencjometrami na froncie odpowiadającymi za:

• Rampę rozruchu
• Rampę zatrzymania
• Napięcie początkowe

Softstarter ADXNP dysponuje również komunikacją NFC przeznaczoną do programowania softstartu za pomocą smartfona i aplikacji LOVATO NFC.

Soft start ADXNP03024 Lovato może współpracować ze stycznikiem BF32, wyłącznikiem silnikowym SM1R3200, przekaźnikiem termicznym RF383200.

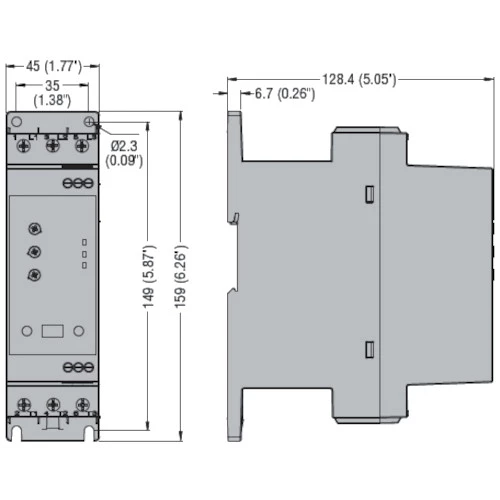

Producent deklaruje możliwość pracy softstartu ADXN w pozycji pionowej, w temperaturze -20...60 stopni Celsjusza. System chłodzenia w ADXN 30A jest naturalny. Układ łagodnego rozruchu ADXNP03024 posiada kompaktową obudowę z tworzywa przystosowaną zarówno do montażu na szynie DIN jak i płycie montażowej. Wymiary ADXNP03024 wynoszą 159 x 45 x 128,4 mm, stopień ochrony IP20. Przykładem zastosowania soft startera ADXNP03024 są aplikacje pompowe, wentylatorowe, dmuchawy, taśmociągi, przenośniki, transportery oraz kompresory.

Soft starter ADXNP03024 jest kompatybilny z wentylatorem EXP8007, modułem komunikacji RS485 CX04, modułem łączącym CX01, modułem Wi-Fi do połączenia, ogranicznikiem przepięć typu C2-D1 do linii RS485 oraz zestawem przyłączeniowym SM1X3150R.

Schemat podłączenia ADXNP03024 Lovato
