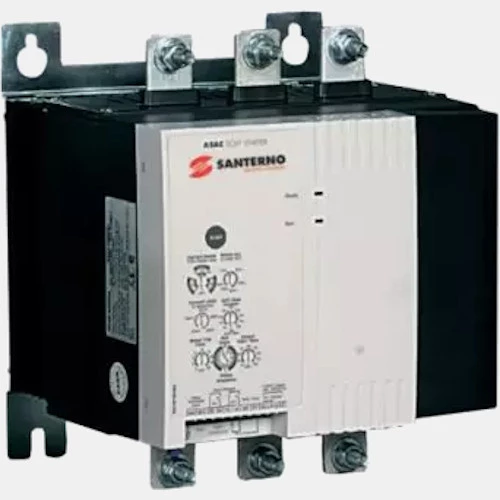

Układ łagodnego rozruchu Santerno ASAC-0/075/4/2
Softstart ASAC-0/075/4/2 Santerno dedykowany do pracy z trójfazowymi silnikami o zakresie mocy od 45 kW do 75 kW. Maksymalne obciążenie dla soft startera ASAC-0/075 wynosi 4-krotność prądu znamionowego silnika.
Układ łagodnego rozruchu Snterno ASAC-0/075/4/2 zasilany jest napięciem 3x 200...440 V AC o częstotliwości 45...66 Hz, a jego prąd znamionowy wynosi 140A. Soft Start ASAC-0/075/4/2 posiada moc 45 kW przy zasilaniu 200...240 VAC oraz 75 kW przy 380-415 VAC i 440 V AC. Aparat posiada zabudowany by-pass, co niweluje konieczność stosowania zewnętrznego stycznika. Model ten posiada napięcie sterujące 24 VAC/VDC. Softstart ASAC-0/075/4/2 wyposażony został w 3 wejścia cyfrowe oraz 2 wyjścia przekaźnikowe.
Kompaktowa obudowa softstartu ASAC-0/075/4/2 w wykonaniu o stopniu ochrony IP20 posiada wymiary 202 x 240 x 212 mm oraz wagę 6,8 kg. Producent deklaruje możliwość pracy softstartów ASAC w zakresie temperatur od -10 do +60 stopni Celsjusza.
Schemat podłączenia ASAC-0/075/4/2
Wejścia/Wyjścia |
Wejścia binarne |
3 |
Wyjścia przekaźnikowe |
2 |
Typ modułu |
Rodzaj modułu |
Softstarty |
Wymiary i waga |
Głębokość (mm) |
212 |
Szerokość (mm) |
202 |
Wysokość (mm) |
240 |
Waga (kg) |
6,8 |
Zasilanie |
Moc (kW) |
45 75 |
Napięcie zasilania (VAC) |
200...440 |
Częstotliwość napięcia zasilającego (Hz) |
45...66 |
Prąd wyjściowy (A) |
140 |
Ogólne |
Temperatura pracy (°C) |
-10...60 |
Stopień ochrony IP |
20 |
