Softstart 11 kW 3x400V AC ADXNP02524 ADXN Lovato Electric

Układ łagodnego rozruchu 11 kW ADXNP02524 Lovato

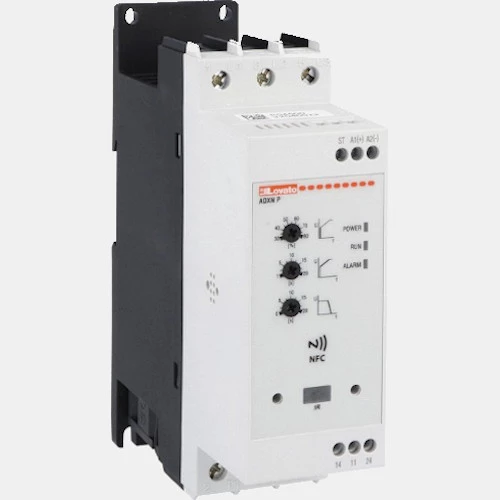

Softstart ADXNP02524 Lovato Electric przeznaczony do współpracy z 3-fazowymi silnikami asynchronicznymi. Prąd znamionowy soft startera ADXNP02524 wynosi 25A, a moc 11kW przy 400VAC. Urządzenie zasilane jest napięciem 208...600VAC 50/60Hz, natomiast napięcie sterowania wynosi 24VDC. Softstarter ADXN Lovato z kontrolą w 2 fazach, wbudowanym stycznikiem bypass oraz 3 wskaźniki LED. Dodatkowo w standardzie zostały wyposażone w 1 wejście cyfrowe oraz 2 wyjścia przekaźnikowe ze stykiem NO.

ADXNP02524 posiada regulację potencjometrami na froncie odpowiadającymi za:

• Rampę rozruchu
• Rampę zatrzymania
• Napięcie początkowe

Softstarter ADXNP dysponuje również komunikacją NFC przeznaczoną do programowania softstartu za pomocą smartfona i aplikacji LOVATO NFC.

Soft start ADXNP02524 Lovato może współpracować ze stycznikiem BF25, wyłącznikiem silnikowym SM1R2500, przekaźnikiem termicznym RF382500.

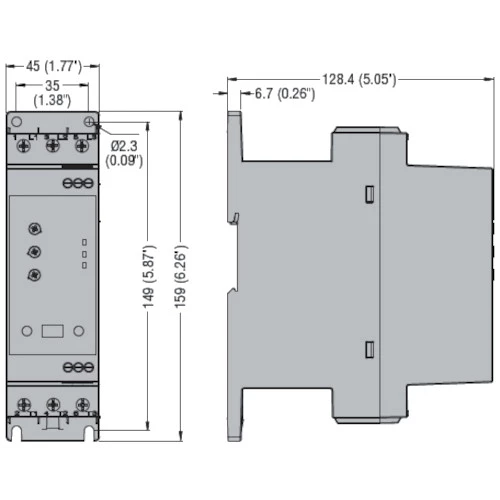

Producent deklaruje możliwość pracy softstartu ADXNP w pozycji pionowej, w temperaturze -20...60 stopni Celsjusza. System chłodzenia w ADXNP 25A jest naturalny. Układ łagodnego rozruchu ADXNP02524 posiada kompaktową obudowę z tworzywa przystosowaną zarówno do montażu na szynie DIN jak i płycie montażowej. Wymiary ADXNP02524 wynoszą 159 x 45 x 128,4 mm, stopień ochrony IP20. Przykładem zastosowania soft startera ADXNP02524 są aplikacje pompowe, wentylatorowe, dmuchawy, taśmociągi, przenośniki, transportery oraz kompresory.

Soft starter ADXNP02524 jest kompatybilny z wentylatorem EXP8007, modułem komunikacji RS485 CX04, modułem łączącym CX01, modułem Wi-Fi do połączenia CX02, ogranicznikiem przepięć typu C2-D1 do linii rS485 SASD5VR oraz zestawem przyłączeniowym SM1X3150R.

Schemat podłączenia ADXNP02524 Lovato
