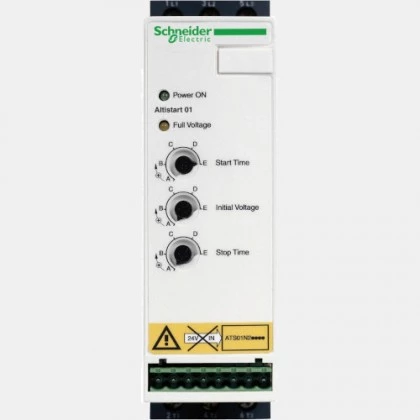

Softstarter Altistart 01 ATS01N222RT przeznaczony do silników asynchronicznych o mocy 11 kW. Prąd rozruchowy przy obciążeniu znamionowym wynosi 110 A. Układy łagodnego rozruchu Schneider Electric ATS01 o sterowaniu dwufazowym dedykowany jest do prostych aplikacji rozruchowych.
Softstart ATS01N222RT zasilany jest napięciem 3 x 400 VAC o częstotliwości 50/60 Hz, a jego prąd znamionowy to 22A. Aparat posiada zabudowany by-pass, co niweluje konieczność stosowania zewnętrznego stycznika. Dodatkowo rozrusznik ATS01N2 dysponuje wbudowanym zasilaniem 24V oraz funkcją podwyższonego napięcia BOOST. Softstart ATS01N222RT wyposażony został w 4 wejścia cyfrowe oraz 2 wyjścia cyfrowe.
ATS01N222RT posiada regulację potencjometrami na froncie odpowiadającymi za:

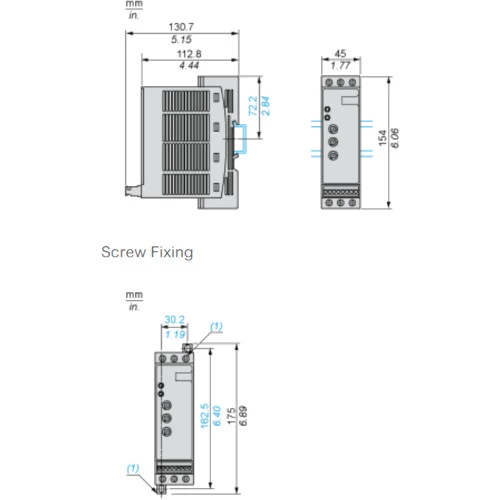

Producent deklaruje możliwość pracy urządzenia ATS01N222RT w temperaturze od -10 do +50 stopni Celsjusza. Rozrusznik ATS01N2 11 kW Schneider posiada obudowę z tworzywa o stopniu ochrony IP20 i wymiarach 154 x 45 x 131 mm. Waga urządzenia wynosi 560 gram.
Przykładowy schemat podłączenia ATS01N222RT
| Wejścia/Wyjścia | |
| Wejścia binarne | 4 |
| Wyjścia binarne | 1 |
| Wyjścia przekaźnikowe | 1 |
| Typ modułu | |
| Rodzaj modułu | Softstarty |
| Wymiary i waga | |
| Głębokość (mm) | 131 |
| Szerokość (mm) | 45 |
| Wysokość (mm) | 154 |
| Waga (kg) | 0,56 |
| Zasilanie | |
| Moc (kW) | 11 |
| Napięcie zasilania (VAC) | 414...528 |
| Częstotliwość napięcia zasilającego (Hz) | 50/60 |
| Pobór prądu (A) | 22 |
| Ogólne | |
| Temperatura pracy (°C) | -10...50 |
 | Manual ATS01N222RT |
