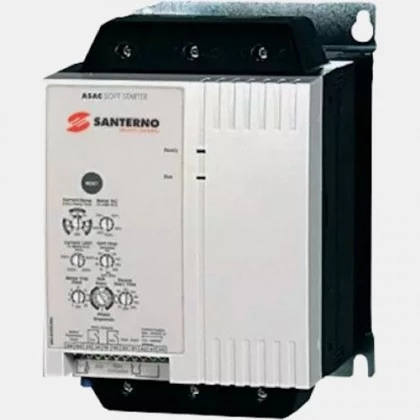

Układ łagodnego rozruchu Santerno ASAC-1/055/4/2
Softstart ASAC-1/055/4/2 Santerno dedykowany do pracy z trójfazowymi silnikami o zakresie mocy od 30 kW do 55 kW. Maksymalne obciążenie dla soft startera ASAC-1/055 wynosi 4-krotność prądu znamionowego silnika.
Układ łagodnego rozruchu Snterno ASAC-1/055/4/2 zasilany jest napięciem 3x 200...440 V AC o częstotliwości 45...66 Hz, a jego prąd znamionowy wynosi 100A. Soft Start ASAC-1/055/4/2 posiada moc 30 kW przy zasilaniu 200...240 VAC ,oraz 55 kW przy 380-415 VAC i 440 V AC. Aparat posiada zabudowany by-pass, co niweluje konieczność stosowania zewnętrznego stycznika. Model ten posiada napięcie sterujące 24 VAC/VDC. Softstart ASAC-1/055/4/2 wyposażony został w 3 wejścia cyfrowe oraz 2 wyjścia przekaźnikowe.
Kompaktowa obudowa softstartu ASAC-1/055/4/2 w wykonaniu o stopniu ochrony IP20 posiada wymiary 145 x 215 x 191 mm oraz wagę 4,3 kg. Producent deklaruje możliwość pracy softstartów ASAC w zakresie temperatur od -10 do +60 stopni Celsjusza.
Schemat podłączenia ASAC-1/055/4/2
Wejścia/Wyjścia |
Wejścia binarne | 3 |
Wyjścia przekaźnikowe | 2 |
Typ modułu |
Rodzaj modułu | Softstarty |
Wymiary i waga |
Głębokość (mm) | 191 |
Szerokość (mm) | 145 |
Wysokość (mm) | 215 |
Waga (kg) | 4,3 |
Zasilanie |
Moc (kW) | 55 30 |
Napięcie zasilania (VAC) | 200...440 |
Częstotliwość napięcia zasilającego (Hz) | 45...66 |
Pobór prądu (A) | 10 |
Prąd wyjściowy (A) | 100 |
Ogólne |
Temperatura pracy (°C) | -10...60 |
Stopień ochrony IP | 20 |
