ASPOT2218M-2K - Potencjometr osiowy do falownika

Zadajnik o symbolu ASPOT2218M-2K służy do regulacji prędkości silników elektrycznych za pośrednictwem falownika. Oprócz prędkości falownika można regulować inne parametry urządzenia. Są to między innymi moment obrotowy czy offset.

Podłączenie ASPOT2218M-2K

Potencjometr o rezystancji 2kΩ posiada 3 wyprowadzenia elektryczne. Służą one do podłączenia wejściowego sygnału analogowego płynnej regulacji falownika.

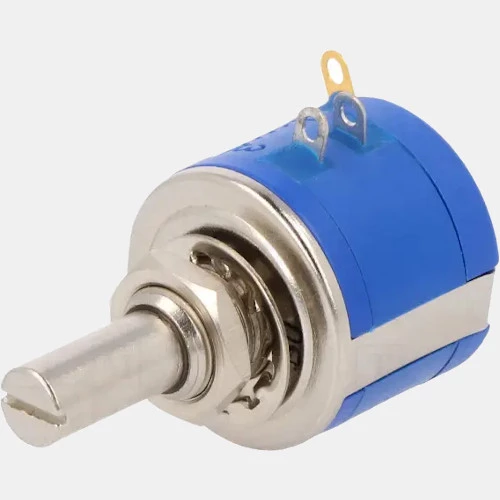

Konstrukcja potencjometru.

Potencjometr wieloobrotowy wyposażono w oś o średnicy 6 mm. Długość osi to 13 mm, o okrągłym wykonaniu.

Wykonany został w charakterystyce liniowej.

Ilość obrotów elektrycznych wynosi 10.

Moc dopuszczalna wynosi 2W, zaś tolerancja 5%. Potencjometr do falownika 2kΩ wyposażono w gwint M9 oraz złącza do lutowania.
