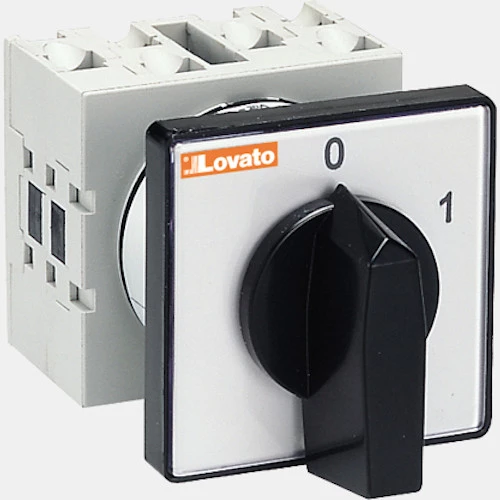

Łącznik krzywkowy 16A GX1610U

 Urządzenie zostało wykonane w wersji 3-polowej o prądzie roboczym 16A. Łącznik GX1610U posiada pokrętło 2 pozycyjne o kącie obrotu 60 stopni. Łącznik krzywkowy 16A  zał/wył zaprojektowano na napięcie 440 V. Przy obciążeniu AC3 można  podłączyć silnik 2,2kW przy 400VAC lub 1,5kW przy 230VAC. Łącznik tablicowy został wyposażony w dwuprzewodowe zestyki ze stopu srebra. Wymiar tabliczki przedniej rozłącznika wynoszą 48 x 48mm a waga urządzenia wynosi 0,115 kg. Trójpolowy rozłącznik GX LOVATO posiada stopień ochrony IP 65 od frontu, oraz IP20 - zaciski.

Schemat połączeń GX1610U
