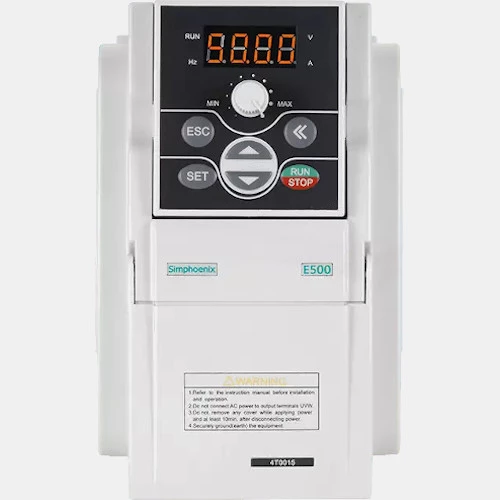

Przemiennik częstotliwości 0,75kW Simphoenix E500
Jednofazowy falownik E500-2S0007B Simphoenix o mocy 0,75kW przeznaczony jest do pracy z trójfazowymi silnikami. Napięcie zasilania1-fazowego przetwornika E500-2S0007B wynosi 176...264 VAC a jego częstotliwość zaś wynosi 50/60Hz. Prąd wektorowego falownika 0,75 kW E500 oscyluje wokół 5A a częstotliwość wyjściowa 0...400Hz. Zaś napięcie wyjściowe tego falownika to 0...220V. Falownik E500-2S0007B został wyposażony w 4 wejścia cyfrowe, 1 wejście analogowe prądowo-napięciowe, 1 wyjście cyfrowe typu otwarty konektor oraz 1 wyjście analogowe napięciowe. Falownik Simphoenix E500 sterowany jest protokołem Modbus-RTU i Sufnar po RS485. Przemiennik częstotliwości został wyposażony w zabudowany moduł hamowania, co pozwala na bezpośrednie podłączenie rezystora hamowania o następujących parametrach: 150W 100 Ohm. Ponadto przetwornik posiada wbudowany regulator PID, licznik oraz filtr EMC C3. Przemiennik E500 Simphoenix 0,75 kW 000M550220007B został wyposażony w następujące funkcje:
- granice częstotliwości,
- pomijanie częstotliwości rezonansowych,
- blokada kierunku pracy,
- kompensacja poślizgu,
- stabilizacja napięcia,
- różne tryby zadawania prędkości,
- historia błędów,
- reset błędu,
- monitorowane wejść/wyjść,
- monitorowanie zmiennych silnika.
Przetwornik E500-2S0007B posiada kompaktową obudowę o stopniu ochrony IP20 przystosowaną do montażu pionowego na ścianie, szynie DIN oraz panelu. Wymiary urządzenia to: 148x81,5x134,5 mm.
| Wejścia/Wyjścia |
| Wejścia binarne | 4 |
| Wyjścia binarne | 1 |
| Wejścia analogowe | 1 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0...400 |
| Komunikacja |
| Komunikacja | SUFNAR Modbus/RTU RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 134,5 |
| Szerokość (mm) | 81,5 |
| Wysokość (mm) | 148 |
| Zasilanie |
| Moc (kW) | 0,75 |
| Napięcie zasilania (VAC) | 176...264 |
| Liczba faz | 1-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50...60 |
| Prąd wyjściowy (A) | 5 |
| Ogólne |
| Sterowanie | Skalarne Wektorowe |
| Temperatura pracy (°C) | -10...40 |
| Stopień ochrony IP | 20 |
