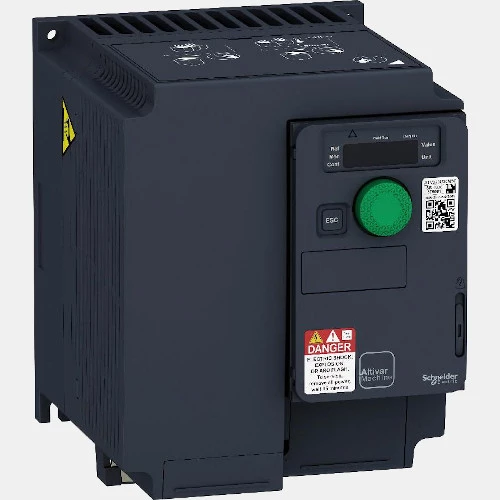

Przemiennik częstotliwości ATV320U15M2C Schneider 1,5 kW
1-fazowy falownik ATV320U15M2C sterowany wektorowo marki Schneider Electric o mocy 1,5 kW. Przemiennik Schneider ATV320 przystosowany jest do pracy z silnikami asynchronicznymi oraz synchronicznymi. Altivar 320 ATV320U15M2C zasilany jest napięciem 230V AC o częstotliwości 50/60 Hz. Pobór prądu przemiennika częstotliwości wynosi 12 A. Jednofazowy falownik ATV320 wyposażony jest w 7 wejść cyfrowych, 3 wejścia analogowe prądowo-napięciowe, 2 wyjścia przekaźnikowe, 1 wyjście cyfrowe oraz 1 wyjście analogowe prądowo-napięciowe. Dodatkowo ten model dysponuje zabudowanym wejściem bezpieczeństwa STO i filtrem EMC. Przetwornik ATV320U15M2C Schneider dysponuje wbudowanym portem RS422 z komunikacją Modbus oraz CANopen. Konfiguracja ATV320U15M2C ATV320 odbywa się przy pomocy intuicyjnego narzędzia SoMove. Producent deklaruje możliwość pracy invertera ATV320 w temperaturze -10...50 stopni Celsjusza. Falownik ATV320U15M2C posiada obudowę o stopniu ochrony IP20 oraz wymiarach 142 x 105 x 158 mm, natomiast waga urządzenia to 1,6 kg. Falowniki Altivar 320 sprawdzają się w maszynach pakujących, podajnikach czy aplikacjach dźwigowych.
Schneider Electric zaleca stosowanie przy falowniku ATV320U15M2C:
- wentylator - VZ3V1301,
- karta sterowania - VW3A36201,
- rezystor hamowania IP20 - VW3A7731,
- dławik linowy - VZ1L018UM20,
- filtr EMC - VW3A31403,
- płyta montażowa - VW3A9805,
- adapter mechaniczny - VW3A3600,
- karta komunikacji Profinet - VW3A3627,
- wyłącznik silnikowy - GV2L20,
- stycznik - LC1D09P7.
| Wejścia/Wyjścia |
| Wejścia binarne | 7 |
| Wyjścia binarne | 1 |
| Wyjścia przekaźnikowe | 2 |
| Wejścia analogowe | 3 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | 0...10 -10...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Komunikacja |
| Komunikacja | RS422 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |

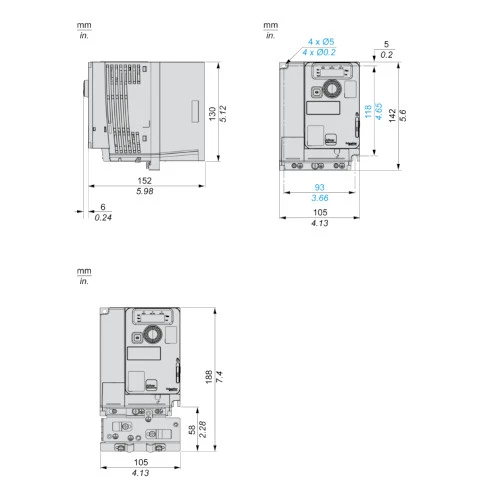

| Wymiary i waga |
| Głębokość (mm) | 158 |
| Szerokość (mm) | 105 |
| Wysokość (mm) | 142 |
| Waga (kg) | 1,6 |
| Zasilanie |
| Moc (kW) | 1,5 |
| Napięcie zasilania (VAC) | 230 |
| Liczba faz | 1-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50/60 |
| Pobór prądu (A) | 12 |
| Prąd wyjściowy (A) | 8 |
| Filtr przeciwzakłóceniowy | Tak |
| Ogólne |
| Temperatura pracy (°C) | -10...50 |
| Stopień ochrony IP | 20 |
 | Manual ATV320U15M2C |
