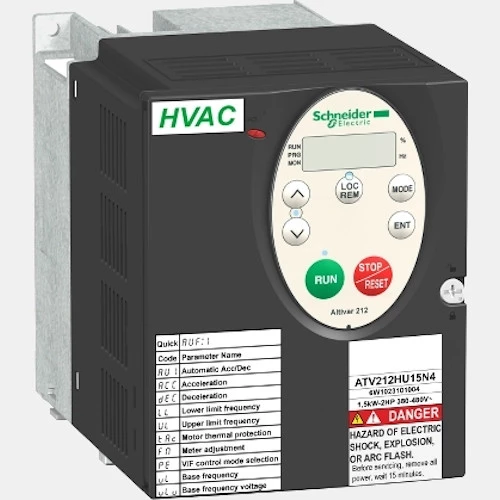

Przemiennik częstotliwości ATV212HU15N4 1,5 kW Schneider
3-fazowy falownik ATV212HU15N4 sterowany wektorowo marki Schneider Electric o mocy 1,5 kW. Przemiennik Altivar 212 zasilany jest napięciem 3 x 400V AC o częstotliwości 50/60 Hz. Pobór prądu przemiennika częstotliwości wynosi 3,2 A. Falownik wyposażony jest w 3 wejścia cyfrowe, 2 wejścia analogowe, 2 wyjścia przekaźnikowe oraz 1 wyjście analogowe. Ponadto producent daje możliwość rozbudowy inwertera o dodatkowe karty wejść/wyjść oraz komunikacyjne. Falownik ATV212 Schneider Electric posiada wbudowany filtr EMC, radiator oraz regulator PID. ATV212HU15N4 Schneider Electric dysponuje komunikacja Modbus RTU po RS-485. Trójfazowy falownik ATV212HU15N4 konfigurowany jest przy pomocy oprogramowania SoMove. Wektorowe falowniki ATV212 dysponują 50 funkcjami oraz 7 predefiniowanymi prędkościami. Inwerter został wyposażony w obudowę o wymiarach: 107 x 143 x 150 mm oraz stopniu ochrony IP21. Waga urządzenia to 2kg. Producent deklaruje możliwość pracy falownika w temperaturze od -10 do +50 stopni Celsjusza. Falowniki Altivar 212 dedykowane są do aplikacji HVAC.
Schneider Electric proponuje następujące akcesoria dla falownika ATV212HU15N4:
- zestaw wentylatora VZ3V3101,
- terminal operatorski VW3A1101,
- filtr EMC VW3A31404,
- karta komunikacyjna LonWorks VW3A21212,
- przewód do programowania USB/RJ45 TCSMCNAM3M002P.
Falowniki serii ATV212 zostały wycofane z produkcji, proponowanymi zamiennikami są
falowniki Altivar 320.
| Wejścia/Wyjścia |
| Wejścia binarne | 3 |
| Wyjścia przekaźnikowe | 2 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Komunikacja |
| Komunikacja | RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 150 |
| Szerokość (mm) | 107 |
| Wysokość (mm) | 143 |
| Waga (kg) | 2 |
| Zasilanie |
| Moc (kW) | 1,5 |
| Napięcie zasilania (VAC) | 400 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50/60 |
| Pobór prądu (A) | 3,2 |
| Prąd wyjściowy (A) | 3,7 |
| Filtr przeciwzakłóceniowy | Tak |
| Ogólne |
| Temperatura pracy (°C) | -10...50 |
| Stopień ochrony IP | 21 |
