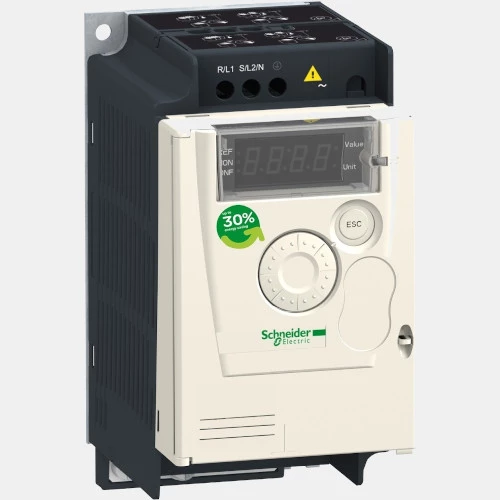

Przemiennik częstotliwości ATV12 ATV12P055M2 550W 230 VAC Schneider
1-fazowy falownik ATV12P055M2 sterowany wektorowo marki Schneider Electric o mocy 0,55 kW. Przemiennik Altivar 12 zasilany jest napięciem 1x 230 V AC o częstotliwości 50/60 Hz. Pobór prądu przemiennika częstotliwości wynosi 8A. Prąd wyjściowy dla tego falownika wynosi 3,5A, natomiast częstotliwość wyjściowa 0,5...400HZ. Falownik wyposażony jest w 4 wejścia cyfrowe, 1 wejście analogowe, 2 wyjścia cyfrowe oraz 1 wyjście analogowe. Falownik ATV12 Schneider Electric posiada wbudowany filtr EMC oraz klawiaturę z wyświetlaczem. Powyższy model nie posiada zabudowanego wentylatora. Przetwornik Schneider Electric dysponuje komunikacja Modbus RTU po RS-485. Producent proponuje zastosowanie w tym modelu przemiennika częstotliwości wyłącznika silnikowego GV2ME14, stycznika LC1K0910P7. Przemiennik ATV12P055M2 jest w wykonaniu na płycie podstawy. Zakres prędkości dla przemienników ATV12 Schneider wynosi: 1...20. Jednofazowy falownik ATV12P055M2 konfigurowany jest przy pomocy oprogramowania SoMove. Wektorowy falownik został wyposażony w obudowę o stopniu ochrony IP20, o wymiarach: 143 x 72 x 102 mm oraz stopniu ochrony IP21. Waga urządzenia to 0,7kg. Producent deklaruje możliwość pracy falownika w temperaturze od -10 do +60 stopni Celsjusza. Falowniki Altivar 12 dedykowane są do kompaktowych maszyn przemysłowych.
Schneider Electric zaleca stosowanie do 1-fazowego falownika ATV12P055M2:
- zestawu EMC - VW3A9523,
- Konwertera napięcia VW3A9317,
- dławika AC VW3A4551.
Falownik ATV12P055M2 jest dedykowanym zamiennikiem za falownik ATV11PU12M2E.
| Wejścia/Wyjścia |
| Wejścia binarne | 4 |
| Wyjścia binarne | 2 |
| Wejścia analogowe | 1 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | 0...10 0...5 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Komunikacja |
| Komunikacja | RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 102,2 |
| Szerokość (mm) | 72 |
| Wysokość (mm) | 143 |
| Waga (kg) | 0,7 |
| Zasilanie |
| Moc (kW) | 0,55 |
| Napięcie zasilania (VAC) | 230 |
| Liczba faz | 1-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50/60 |
| Pobór prądu (A) | 8 |
| Prąd wyjściowy (A) | 3,5 |
| Filtr przeciwzakłóceniowy | Tak |
| Ogólne |
| Temperatura pracy (°C) | -10...60 |
| Stopień ochrony IP | 20 |
 | Manual ATV12P055M2 |
