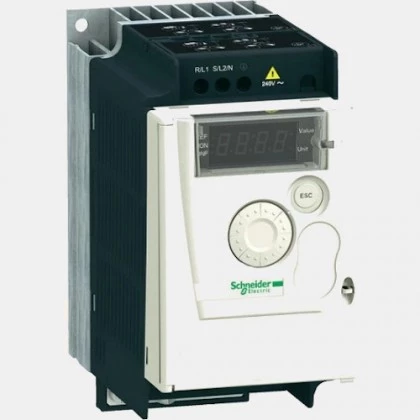

Przemiennik częstotliwości ATV12 ATV12H055M2 550W 230 VAC Schneider
1-fazowy falownik AATV12H055M2 sterowany wektorowo marki Schneider Electric o mocy 0,55 kW. Przemiennik Altivar 12 zasilany jest napięciem 1x 230 V AC o częstotliwości 50/60 Hz. Pobór prądu przemiennika częstotliwości wynosi 8A. Prąd wyjściowy dla tego falownika wynosi 3,5A, natomiast częstotliwość wyjściowa 0,5...400Hz. Falownik wyposażony jest w 4 wejścia cyfrowe, 1 wejście analogowe, 2 wyjścia cyfrowe oraz 1 wyjście analogowe. Falownik ATV12 Schneider Electric nie posiada wbudowanego filtra EMC. Urządzenie dysponuje zabudowanym radiatorem oraz klawiaturą z wyświetlaczem. Powyższy model nie posiada zabudowanego wentylatora. ATV12H055M2 Schneider Electric dysponuje komunikacja Modbus RTU po RS-485. Producent proponuje zastosowanie w tym modelu przemiennika częstotliwości wyłącznika silnikowego GV2ME14, stycznika LC1K0910P7. Jednofazowy falownik ATV12H055M2 konfigurowany jest przy pomocy oprogramowania SoMove. Wektorowy falownik został wyposażony w obudowę o stopniu ochrony IP20, o wymiarach: 143 x 72 x 131,2 mm. Waga urządzenia to 0,8kg. Producent deklaruje możliwość pracy falownika w temperaturze od -10 do +60 stopni Celsjusza. Falowniki Altivar 12 dedykowane są do kompaktowych maszyn przemysłowych.
Schneider Electric zaleca stosowanie do 1-fazowego falownika ATV12H055M2:
- płyty montażowej DIN - VW3A9804,
- zestawu EMC - VW3A9523,
- Konwertera napięcia VW3A9317,
- dławika AC VW3A4551.
Falownik ATV12H055M2 jest dedykowanym zamiennikiem za falownik ATV11HU12M2E.
Wejścia/Wyjścia |
Wejścia binarne | 4 |
Wyjścia binarne | 2 |
Wejścia analogowe | 1 |
Wyjścia analogowe | 1 |
Napięcie wejść analogowych (V) | 0...10 0...5 |
Napięcie wyjść analogowych (V) | 0...10 |
Prąd wejść analogowych (mA) | 0...20 |
Prąd wyjść analogowych (mA) | 0...20 |
Komunikacja |
Komunikacja | RS485 |
Typ modułu |
Rodzaj modułu | Przemiennik częstotliwości |
Wymiary i waga |
Głębokość (mm) | 131,2 |
Szerokość (mm) | 72 |
Wysokość (mm) | 143 |
Waga (kg) | 0,8 |
Zasilanie |
Moc (kW) | 0,55 |
Napięcie zasilania (VAC) | 230 |
Liczba faz | 1-fazowy |
Częstotliwość napięcia zasilającego (Hz) | 50/60 |
Pobór prądu (A) | 8 |
Prąd wyjściowy (A) | 3,5 |
Filtr przeciwzakłóceniowy | Tak |
Ogólne |
Temperatura pracy (°C) | -10...60 |
Stopień ochrony IP | 20 |
| Manual ATV12H055M2 |
