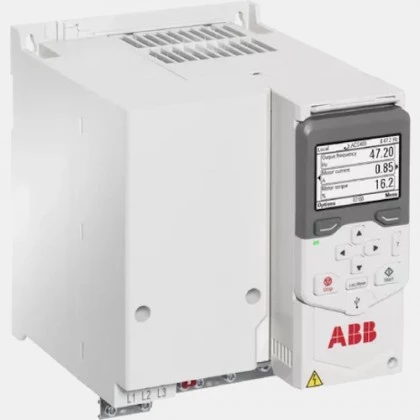

3-fazowy falownik ACS480 ABB o mocy 7,5 kW
Przemiennik częstotliwości ACS480-04-018A-4 produkcji xABB z filtrem o mocy 7,5 kW przy lekkim obciążeniu i 5,5 kW przy ciężkiej pracy. Standardowy falownik ABB ACS480 ACS480-04-018A-4 zasilany jest napięciem mieszczącym się w przedziale 323...528V AC o częstotliwości 48...63 Hz. Prąd wyjściowy wynosi odpowiednio 16,2/14ALD/HD. Częstotliwość wyjściowa szacowana jest na poziomie 599hz. Napęd ABB ACS480 o klasie sprawności IE2 posiada: 6 wejść cyfrowych, 2 wejścia analogowe, 3 wyjścia przekaźnikowe, 2 wyjścia analogowe. Komunikacja w tym modelu odbywa się protokołem Modbus po RS485. Wektorowy falownik ACS480-04-018A-4 został wyposażony w zabudowany chopper hamowania, co umożliwia bezpośrednie podłączenie rezystora o parametrach 32...54 OHM i 8,3 kW. Producent zaleca stosowanie do tego modelu trójfazowego falownika ACS480 bezpiecznika 32 gG i 63 gR, filtra NOCH0030-6x oraz dławika CHK-04. Wymiary falownika ABB to: 220 x 171,7 x 207,1 mm.
Falownik ACS480-04-018A-4 ABB sprawdza się między innymi w przemyśle spożywczym, drzewnym, poligraficznym czy tekstylnym.
| Wejścia/Wyjścia |
| Wejścia binarne | 6 |
| Wyjścia przekaźnikowe | 3 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | 0...10 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0...599 |
| Komunikacja |
| Komunikacja | Modbus RTU RS485 |
| Typ modułu |
| Rodzaj modułu | Przemienniki częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 207,1 |
| Szerokość (mm) | 171,7 |
| Wysokość (mm) | 220 |
| Zasilanie |
| Moc (kW) | 7,5 |
| Napięcie zasilania (VAC) | 323...528 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 48...63 |
| Prąd wyjściowy (A) | 17 |
| Ogólne |
| Sterowanie | Wektorowe Skalarne |
| Temperatura pracy (°C) | -10...50 |
| Stopień ochrony IP | 20 |
