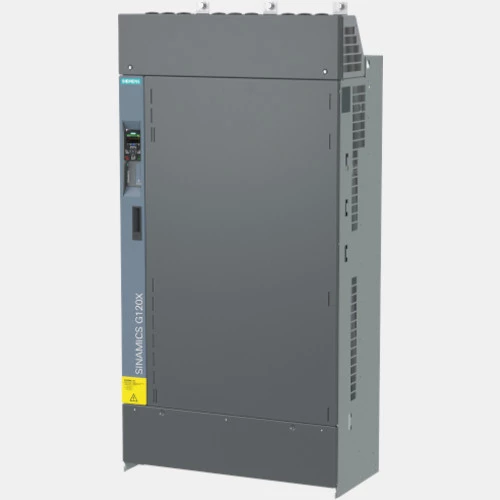

Falownik 550kW 3x400VAC 6SL3220-3YE66-1CB0 Siemens
3-fazowy falownik 6SL3220-3YE66-1CB0 produkcji Siemens z filtrem C3 o mocy 550 kW. Sinamics G120X 6SL3220-3YE66-1CB0 zasilany jest napięciem mieszczącym się w przedziale 342...528V AC o częstotliwości 47...63 Hz. Pobór prądu przemiennika częstotliwości wynosi 1038 A, zaś prąd wyjściowy 1000 A. Wektorowy falownik Sinamics G120X wyposażony jest w: 6 wejść cyfrowych, 2 wejścia analogowe prądowo-napięciowe, 1 wejście temperaturowe, 2 wyjścia przekaźnikowe oraz 1 wyjście analogowe. Falownik 6SL3220-3YE66-1CB0 z panelem operatorskim IOP-2 z modułem I/O dysponuje komunikacją Ethernet oraz Modbus RTU/USS. Wymiary falownika Siemens to: 1621 x 801 x 393 mm. Waga urządzenia wynosi 250kg.
| Wejścia/Wyjścia | |
| Wejścia binarne | 6 |
| Wejścia temperaturowe | 1 |
| Wyjścia przekaźnikowe | 2 |
| Wejścia analogowe | 1 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | 0...11 |
| Napięcie wyjść analogowych (V) | 0...11 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść analogowych (mA) | 0...20 4...20 |
| Częstotliwość wyjściowa (Hz) | 0...551 |
| Komunikacja | |
| Komunikacja | Ethernet Modbus RTU/USS |
| Typ modułu | |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga | |
| Głębokość (mm) | 393 |
| Szerokość (mm) | 801 |
| Wysokość (mm) | 1621 |
| Waga (kg) | 250 |
| Zasilanie | |
| Moc (kW) | 550 |
| Napięcie zasilania (VAC) | 342...528 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47...63 |
| Pobór prądu (A) | 1038 |
| Prąd wyjściowy (A) | 1000 |
| Ogólne | |
| Seria | G120X |
| Sterowanie | Skalarne Wektorowe |
| Temperatura pracy (°C) | -20...46 |
| Montaż | na płytę |
| Stopień ochrony IP | 21 |
