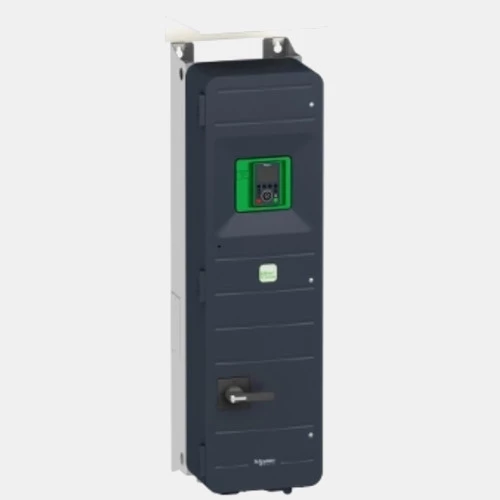

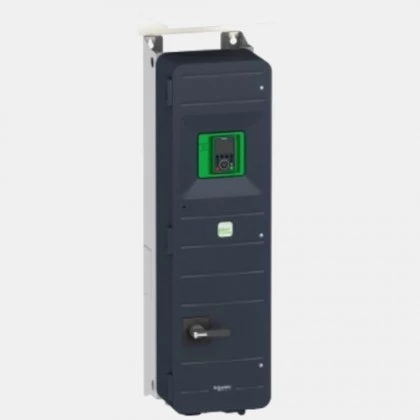

Trójfazowy falownik 106A ATV950 Schneider

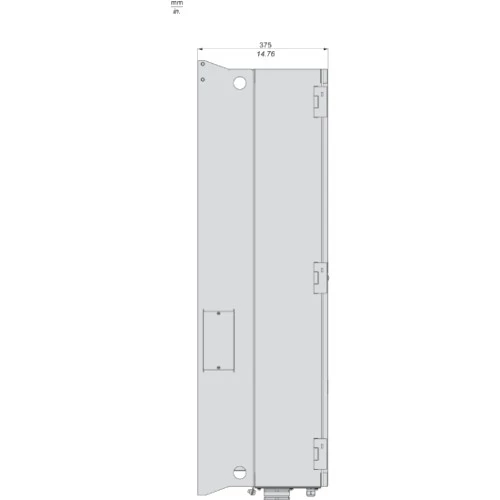

Falownik Altivar Process ATV950D55N4 Schneider Electric przeznaczony do pracy z trójfazowymi silnikami asynchronicznymi i synchronicznymi. 3-fazowy falownik ATV950D55N4 o mocy 55 kW przy obciążeniu lekkim i 45 kW przy obciążeniu ciężkim. Prąd wyjściowy wynosi odpowiednio 106 A przy lekkim obciążeniu i 88 A przy obciążeniu ciężkim. Częstotliwość wyjściowa dla falownika Altivar Process ATV900 wynosi 599 Hz. Inwerter ATV950D55N4 dysponuje 10 wejściami binarnymi, 2 wyjściami binarnymi, 3 wejściami analogowymi, 2 wyjściami analogowymi oraz 3 wyjściami przekaźnikowymi. Ponadto ATV900 dysponuje wejściem bezpieczeństwa STO. Komunikacja w falowniku ATV950D55N4 odbywa się protokołem Ethernet/IP i Modbus TCP. Przemiennik częstotliwości w wersji standardowej ATV950D55N4 został wyposażony w filtr EMC oraz czoper hamowania. Falownik ATV950D55N4 posiada obudowę przystosowaną do montażu naściennego pionowego i stopniu ochrony IP55. Wymiary falownika ATV950 55kW wynoszą: 345 x 1250 x 375 mm i wadze 87 kg.
Opcjonalnie, producent Schneider Electric zaleca stosowanie do falownika ATV950D55N4:
- zestawu do montażu terminala operatorskiego - VW3A1112,
- modułu komunikacyjnego MultiDrive Link - VW3A3721,
- kartę rozszerzeń wejść/wyjść - VW3A3203,
- kartę komunikacji Profinet - VW3A3627,
- rezystor hamowania - VW3A7755,
- kartę komunikacji CANopen - VW3A3608,
- kartę komunikacji ProfibusDP - VW3A3607,
- kartę komunikacji EtherCAT - VW3A3601,
- kartę komunikacji DeviceNet.
| Wejścia/Wyjścia |
| Wejścia binarne | 10 |
| Wyjścia binarne | 2 |
| Wyjścia przekaźnikowe | 3 |
| Wejścia analogowe | 3 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0...599 |
| Rozdzielczość (bit) | 10 12 |
| Komunikacja |
| Komunikacja | Ethernet IP RJ45 Modbus/TCP RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 375 |
| Szerokość (mm) | 345 |
| Wysokość (mm) | 1250 |
| Waga (kg) | 87 |
| Zasilanie |
| Moc (kW) | 45 55 |
| Napięcie zasilania (VAC) | 323...528 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50...60 |
| Prąd wyjściowy (A) | 88 106 |
| Ogólne |
| Temperatura pracy (°C) | -15...60 |
| Stopień ochrony IP | 55 |
