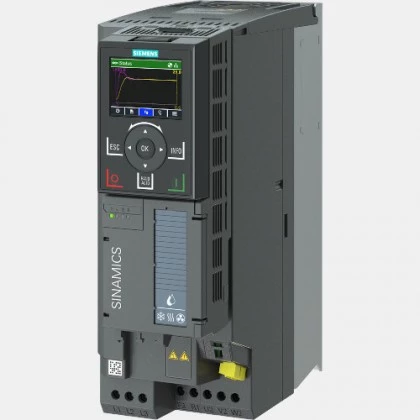

3-fazowy falownik G120X Siemens o mocy 5,5 kW
3-fazowy falownik produkcji Siemens z filtrem C2 o mocy 5,5 kW. Sinamics G120X 6SL3220-1YE22-0AP0 zasilany jest napięciem mieszczącym się w przedziale 342...528 V AC o częstotliwości 47...63 Hz. Pobór prądu przemiennika częstotliwości wynosi 12 A, zaś prąd wyjściowy 13,2 A. Wektorowy falownik Sinamics G120X wyposażony jest w 6 wejść cyfrowych, 2 wejścia analogowe prądowo-napięciowe, 1 wejście temperaturowe, 2 wyjścia przekaźnikowe oraz 1 wyjście analogowe. 6SL3220-1YE22-0AP0 wyposażony w bez panelu operatorskiego i bez modułu I/O dysponuje komunikacją Profibus. Wymiary falownika Siemens to: 275 x 100 x 218 mm. Waga urządzenia wynosi 7,1kg.
| Wejścia/Wyjścia |
| Wejścia binarne | 6 |
| Wejścia temperaturowe | 1 |
| Wyjścia przekaźnikowe | 2 |
| Wejścia analogowe | 1 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 4...20 0...20 |
| Obsługa czujników | PT1000 PTC KTY |
| Prąd wyjść analogowych (mA) | 0...20 4...20 |
| Częstotliwość wyjściowa (Hz) | 0...550 |
| Komunikacja |
| Komunikacja | Ethernet Profibus |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 218 |
| Szerokość (mm) | 100 |
| Wysokość (mm) | 275 |
| Waga (kg) | 7,1 |
| Zasilanie |
| Moc (kW) | 5,5 |
| Napięcie zasilania (VAC) | 342...528 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47...63 |
| Pobór prądu (A) | 12 |
| Prąd wyjściowy (A) | 13,2 |
| Ogólne |
| Sterowanie | Skalarne Wektorowe |
| Temperatura pracy (°C) | -20...45 |
| Montaż | na płytę |
| Stopień ochrony IP | 20 |
