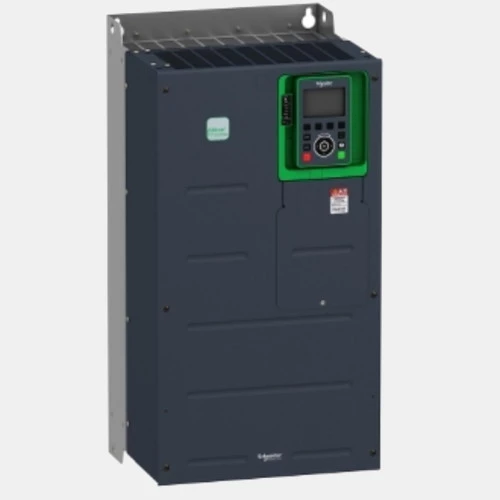

Trójfazowy falownik ATV630 45kW 55A
Falownik ATV630D45Y6 Schneider Electric dedykowany do współpracy z trójfazowymi silnikami o obciążeniu do 55A. Przemiennik częstotliwości ATV630D45Y6 o mocy 45kW przy obciążaniu lekkim oraz 37 kW przy obciążeniu ciężkim współpracuje zarówno w silnikami asynchronicznymi jaki i synchronicznymi. Przetwornik ATV630 w wykonaniu standardowym zasilany jest napięciem 500...690 VAC o częstotliwości 47,5...63 Hz. Prąd wyjściowy falownika ATV630D45Y6 wynosi odpowiednio 55A ND oraz 45 HD, zaś częstotliwość wyjściowa 500Hz. Komunikacja w falowniku ATV600 Schneider odbywa się po: Modbus TCP, Ethernet lub Modbus szeregowy. 3-fazowy falownik ATV600 ATV630D45Y6 dysponuje 8 wejściami binarnymi, 3 wejściami analogowymi, 2 wyjściami analogowymi oraz 3 wyjściami przekaźnikowymi. Dodatkowo dysponuje wejściem bezpieczeństwa STO. Kompaktowa obudowa o stopniu ochrony IP00 przystosowana jest do montażu naściennego. Wymiary przetwornika ATV630D45Y6 wynoszą: 331x630x297 mm, a jego waga to 53kg.
| Wejścia/Wyjścia |
| Wejścia binarne | 8 |
| Wyjścia przekaźnikowe | 3 |
| Wejścia analogowe | 3 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | -10...10 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0,1...500 |
| Rozdzielczość (bit) | 10 12 |
| Komunikacja |
| Komunikacja | Ethernet Modbus/TCP RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 297 |
| Szerokość (mm) | 331 |
| Wysokość (mm) | 630 |
| Waga (kg) | 53 |
| Zasilanie |
| Moc (kW) | 90 75 |
| Napięcie zasilania (VAC) | 425...759 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
| Prąd wyjściowy (A) | 45 55 |
| Ogólne |
| Temperatura pracy (°C) | -15...50 |
| Stopień ochrony IP | 00 |
