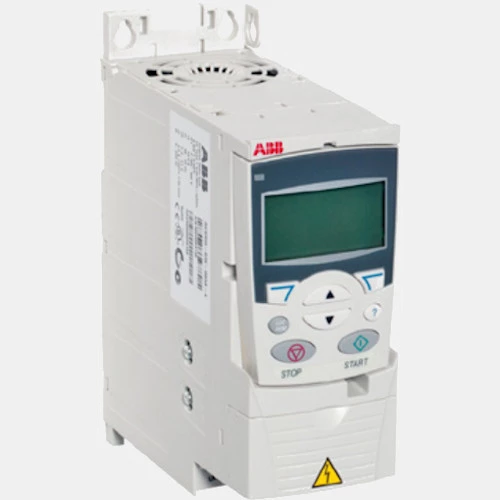

3-fazowy falownik ACS355 ABB o mocy 22 kW
Przemiennik częstotliwości ACS355-03U-44A0-4 ABB z filtrem o mocy 22 kW. Standardowy falownik ABB ACS355 ACS355-03U-44A0-4 zasilany jest napięciem mieszczącym się w przedziale 380...480V AC o częstotliwości 48...63 Hz. Prąd wyjściowy wynosi 44A. Częstotliwość wyjściowa szacowana jest na poziomie 599HZ. Napęd ABB ACS355 posiada: 5 wejść cyfrowych, 2 wejścia analogowe, 1 wyjście przekaźnikowe oraz 1 wyjście analogowe. Komunikacja w tym modelu odbywa się protokołem Modbus po RS485. Producent zaleca do tego modelu trójfazowego falownika ACS355 stosowanie bezpiecznika 100gG, dławika wejściowego CHK-06 oraz dławika wyjściowego NOCH-0070-6x. Wymiary falownika ABB to: 181 x 260 x 169 mm. Waga urządzenia wynosi 4,4kg.
| Wejścia/Wyjścia |
| Wejścia binarne | 5 |
| Wyjścia binarne | 1 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | 0...10 -10...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść analogowych (mA) | 0...20 4...20 |
| Częstotliwość wyjściowa (Hz) | 0...599 |
| Komunikacja |
| Komunikacja | Modbus RTU |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 169 |
| Szerokość (mm) | 260 |
| Wysokość (mm) | 181 |
| Waga (kg) | 4,4 |
| Zasilanie |
| Moc (kW) | 22 |
| Napięcie zasilania (VAC) | 380...480 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 48...63 |
| Prąd wyjściowy (A) | 44 |
| Ogólne |
| Sterowanie | Wektorowe |
| Temperatura pracy (°C) | -10...50 |
| Montaż | na płytę |
| Stopień ochrony IP | 20 |
