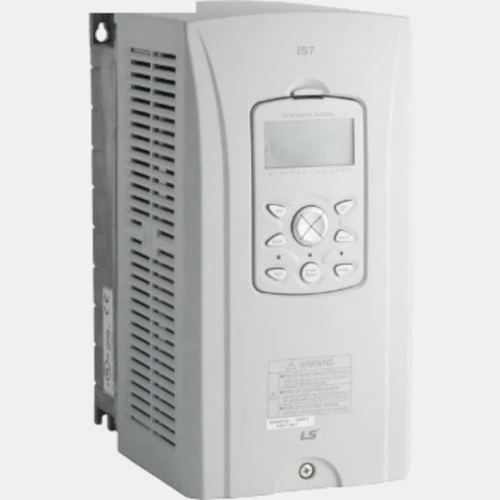

SV1600iS7-4SOD – Przemiennik częstotliwości 160 kW LG
3-fazowy falownik SV1600iS7-4SOD z serii iS7 producenta LG o mocy 160 kW zasilany jest napięciem 400VAC o częstotliwości 50/60Hz. Przemiennik pobiera prąd w wysokości 362 A, z kolei prąd na wyjściu wynosi 325 A. Inwerter iS7 LG posiada 8 wejść cyfrowych, 2 wejścia analogowe 0...20mA/0...10 V, 2 wyjścia analogowe napięciowo-prądowe oraz 4 wyjścia wielofunkcyjne. Falownik iS7 LS posiada bezczujnikowe sterowanie wektorem, lotny start oraz auto-tuning. Producent wyposażył SV1600iS7-4SOD w port RS485 z protokołem Modbus. Dodatkowym atutem inwertera jest fakt, że posiada wbudowane 2 kanałowe wejście bezpieczeństwa STO. Przemiennik iS7 LG/LS ma również wbudowany dławik DC oraz funkcyjną klawiaturę. LS SV1600iS7-4SOD sprawdza się w wielu aplikacjach, niemalże w każdym otoczeniu. SV1600iS7-4SOD z powodzeniem stosowany jest przy wytłaczarkach, prasach czy też kruszarkach. Stanowi doskonałe rozwiązanie również w aplikacjach windowych, suwnicach oraz nawijarkach. Producent zaprojektował inwerter w obudowie o stopniu ochrony IP20 i wymiarach 861 x 510 x 422,6 mm.
Producent zaleca stosowanie w falowniku iS7 LG 160 kW filtra wejściowego klasy B FEP 3400, oraz wejściowego klasy A np. FEP 3400. W przypadku tego inwertera przed zainstalowaniem rezystora hamowania 2,5 Ohm 25000 W konieczne jest podłączenie modułu hamowania np. SV750DBU-4. LS zaleca stosowanie w inwerterze SV1600iS7-4SOD zabezpieczenia 600A.
Wejścia/Wyjścia |
Wejścia binarne |
8 |
Wejścia analogowe |
2 |
Wyjścia analogowe |
2 |
Komunikacja |
Komunikacja |
RS485 |
Typ modułu |
Rodzaj modułu |
Przemiennik częstotliwości |
Wymiary i waga |
Głębokość (mm) |
422,6 |
Szerokość (mm) |
510 |
Wysokość (mm) |
861 |
Zasilanie |
Moc (kW) |
160 |
Napięcie zasilania (VAC) |
400 |
Liczba faz |
3-fazowy |
Częstotliwość napięcia zasilającego (Hz) |
50/60 |
Pobór prądu (A) |
362 |
Prąd wyjściowy (A) |
325 |
Filtr przeciwzakłóceniowy |
Nie |
Ogólne |
Stopień ochrony IP |
20 |
