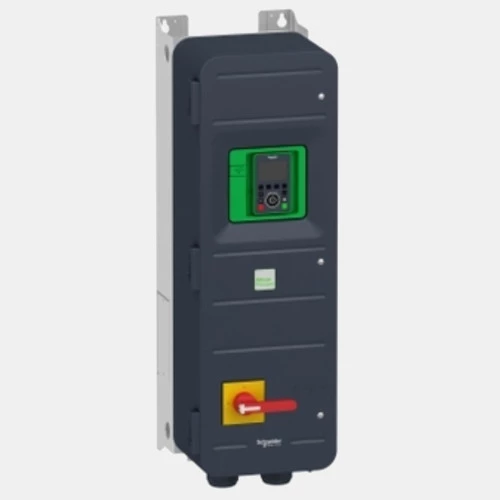

Trójfazowy falownik 74,5A ATV950 Schneider

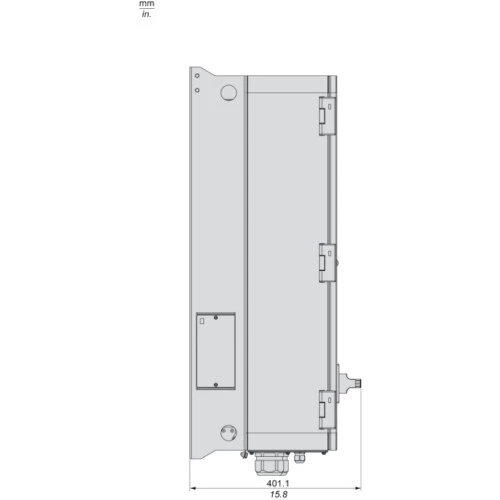

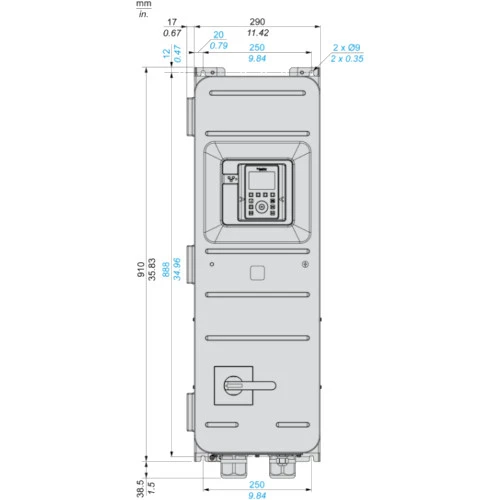

Falownik Altivar Process ATV950D37N4E Schneider Electric przeznaczony do pracy z trójfazowymi silnikami asynchronicznymi i synchronicznymi. 3-fazowy falownik ATV950D37N4E o mocy 37 kW przy obciążeniu lekkim i 30 kW przy obciążeniu ciężkim. Prąd wyjściowy wynosi odpowiednio 74,5 A przy lekkim obciążeniu i 61,5 A przy obciążeniu ciężkim. Częstotliwość wyjściowa dla falownika Altivar Process ATV900 wynosi 599 Hz. Inwerter ATV950D37N4E dysponuje 10 wejściami binarnymi, 2 wyjściami binarnymi, 3 wejściami analogowymi, 2 wyjściami analogowymi oraz 3 wyjściami przekaźnikowymi. Ponadto ATV900 dysponuje wejściem bezpieczeństwa STO. Komunikacja w falowniku ATV950D37N4E odbywa się protokołem Ethernet/IP i Modbus TCP. Przemiennik częstotliwości w wersji standardowej ATV950D37N4E został wyposażony w filtr EMC, rozłącznik oraz czoper hamowania. Falownik ATV950D37N4E posiada obudowę przystosowaną do montażu naściennego pionowego i stopniu ochrony IP55. Wymiary falownika ATV950 37kW wynoszą: 290 x 910 x 401 mm i wadze 52 kg.
Opcjonalnie, producent Schneider Electric zaleca stosowanie do falownika ATV950D37N4E:
- zestawu do montażu terminala operatorskiego - VW3A1112,
- klucza do dokręcania nakrętek mocujących - ZB5AZ905,
- rozgałęziacza MODBUS - LU9GC3,
- trójnika Modbus - VW3A8306TF03,
- terminatora Modbus - VW3A8306RC,
- zestawu osłon metalicznych dla zachowania IP55 - VW3A1116.
| Wejścia/Wyjścia |
| Wejścia binarne | 10 |
| Wyjścia binarne | 2 |
| Wyjścia przekaźnikowe | 3 |
| Wejścia analogowe | 3 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0...599 |
| Rozdzielczość (bit) | 10 12 |
| Komunikacja |
| Komunikacja | Ethernet IP Modbus/TCP RJ45 RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 401 |
| Szerokość (mm) | 290 |
| Wysokość (mm) | 910 |
| Waga (kg) | 52 |
| Zasilanie |
| Moc (kW) | 37 30 |
| Napięcie zasilania (VAC) | 323...528 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50...60 |
| Prąd wyjściowy (A) | 61,5 74,5 |
| Ogólne |
| Temperatura pracy (°C) | -15...60 |
| Stopień ochrony IP | 55 |
