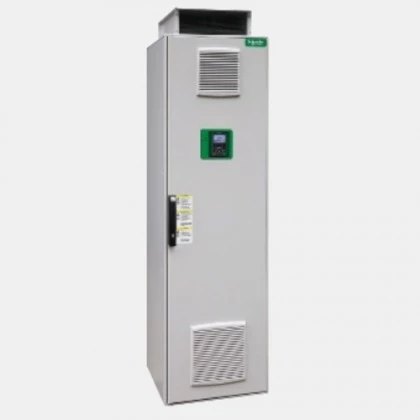

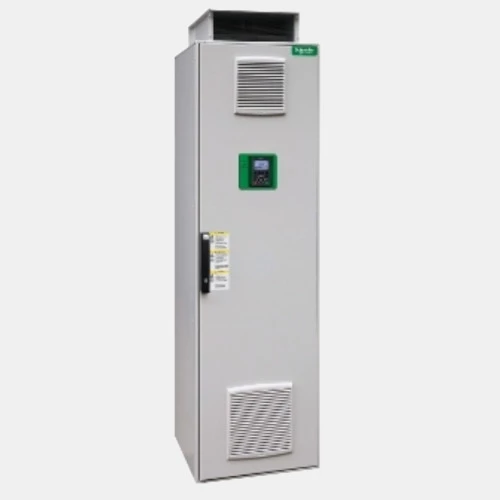

Trójfazowy falownik ATV630 315kW 590A

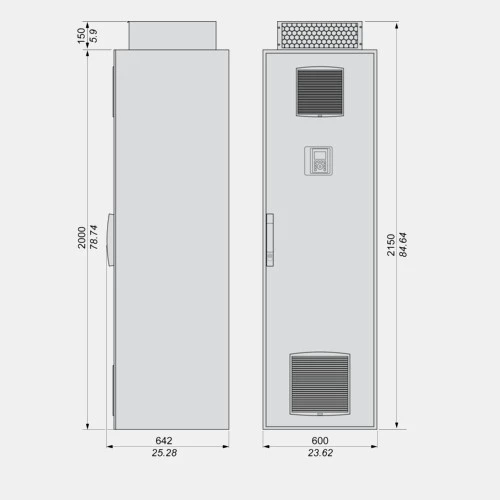

Falownik ATV630C31N4F Schneider Electric dedykowany do współpracy z trójfazowymi silnikami o obciążeniu do 590A. Przemiennik częstotliwości ATV630C31N4F o mocy 315kW przy obciążaniu lekkim oraz 250 kW przy obciążeniu ciężkim współpracuje zarówno w silnikami asynchronicznymi jaki i synchronicznymi. Przetwornik ATV630 w wykonaniu standardowym zasilany jest napięciem 380...440 VAC o częstotliwości 47,5...63 Hz. Prąd wyjściowy falownika ATV630C31N4F odpowiednio 590A ND oraz 477 HD, zaś częstotliwość wyjściowa 500Hz. Komunikacja w falowniku ATV600 Schneider odbywa się po: Modbus TCP, Ethernet lub Modbus szeregowy. 3-fazowy falownik ATV600 ATV630C31N4F dysponuje 8 wejściami binarnymi, 3 wejściami analogowymi, 2 wyjściami analogowymi oraz 3 wyjściami przekaźnikowymi. Dodatkowo dysponuje wejściem bezpieczeństwa STO. Kompaktowa obudowa o stopniu ochrony IP21 przystosowana jest do postawienia na podłodze. Wymiary przetwornika ATV630C31N4F wynoszą: 600x2150x605 mm, a jego waga to 400kg.
Schneider Electric dla falownika ATV650 315 kW 590A proponuje jako wyposażenie opcjonalne:
- zestaw do montażu terminala operatorskiego - VW3A1112,
- klucz do dokręcania nakrętek mocujących - ZB5AZ905,
- rozgałęziacz Modbus - LU9GC3,
- trójnik Modbus - VW3A8306TF03,
- terminator Modbus - VW3A8306RC.
Do falownika ATV630C31N4F producent podaje jako zamienną część wentylator na drzwiach obudowy VX5VPM002.
Wejścia/Wyjścia |
Wejścia binarne | 8 |
Wyjścia przekaźnikowe | 3 |
Wejścia analogowe | 3 |
Wyjścia analogowe | 2 |
Napięcie wejść analogowych (V) | -10...10 0...10 |
Napięcie wyjść analogowych (V) | 0...10 |
Prąd wejść analogowych (mA) | 0...20 |
Prąd wyjść analogowych (mA) | 0...20 |
Częstotliwość wyjściowa (Hz) | 0,1...500 |
Rozdzielczość (bit) | 10 12 |
Komunikacja |
Komunikacja | Ethernet Modbus/TCP RS485 |
Typ modułu |
Rodzaj modułu | Przemiennik częstotliwości |
Wymiary i waga |
Głębokość (mm) | 605 |
Szerokość (mm) | 600 |
Wysokość (mm) | 2150 |
Waga (kg) | 300 |
Zasilanie |
Moc (kW) | 250 315 |
Napięcie zasilania (VAC) | 323...528 |
Liczba faz | 3-fazowy |
Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
Prąd wyjściowy (A) | 590 477 |
Ogólne |
Temperatura pracy (°C) | -15...60 |
Stopień ochrony IP | 21 |
