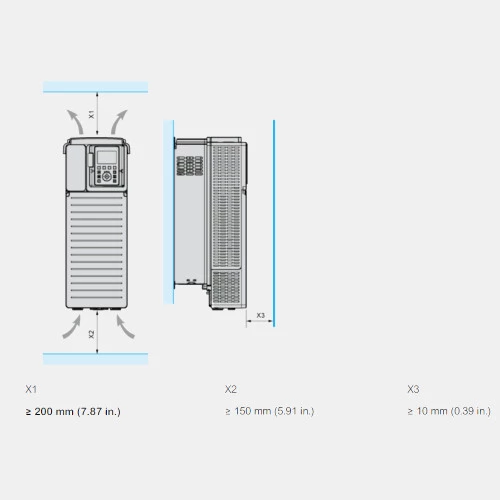

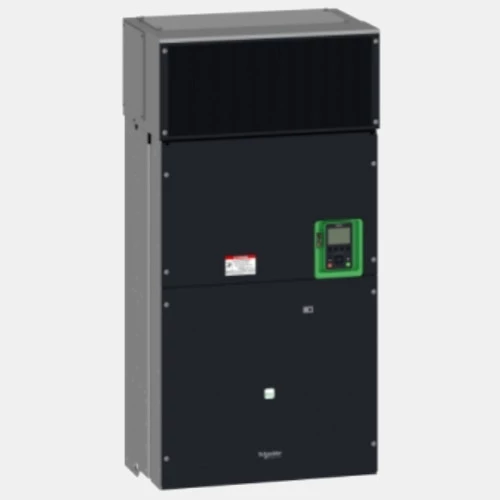

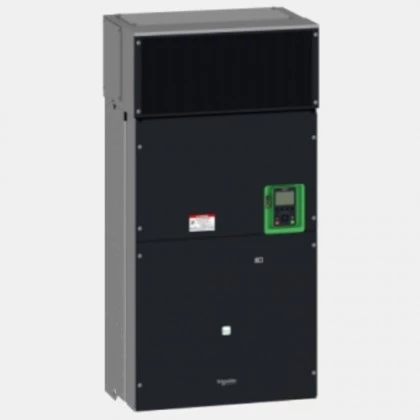

Falownik ATV630C31N4 Schneider Electric dedykowany do współpracy z trójfazowymi silnikami o obciążeniu do 616A. Przemiennik częstotliwości ATV630C31N4 o mocy 315kW przy obciążaniu lekkim oraz 250 kW przy obciążeniu ciężkim współpracuje zarówno w silnikami asynchronicznymi jaki i synchronicznymi. Przetwornik ATV630 w wykonaniu standardowym zasilany jest napięciem 380...480 VAC o częstotliwości 47,5...63 Hz. Prąd wyjściowy falownika ATV630C31N4 wynosi odpowiednio 616A ND oraz 481 HD, zaś częstotliwość wyjściowa 500Hz. Komunikacja w falowniku ATV600 Schneider odbywa się po: Modbus TCP, Ethernet lub Modbus szeregowy. 3-fazowy falownik ATV600 ATV630C31N4 dysponuje 8 wejściami binarnymi, 3 wejściami analogowymi, 2 wyjściami analogowymi oraz 3 wyjściami przekaźnikowymi. Dodatkowo dysponuje wejściem bezpieczeństwa STO. Kompaktowa obudowa o stopniu ochrony IP00 przystosowana jest do montażu naściennego. Wymiary przetwornika ATV630C31N4 wynoszą: 598x1195x380 mm, a jego waga to 203kg.
Schneider Electric dla falownika ATV650 315 kW 616A proponuje jako wyposażenie opcjonalne:
Do falownika ATV630C31N4 producent podaje jako zamienną część zestaw wentylatora VZ3V1213.
| Wejścia/Wyjścia | |
| Wejścia binarne | 8 |
| Wyjścia przekaźnikowe | 3 |
| Wejścia analogowe | 3 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | -10...10 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0,1...500 |
| Rozdzielczość (bit) | 10 12 |
| Komunikacja | |
| Komunikacja | Ethernet Modbus/TCP RS485 |
| Typ modułu | |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga | |
| Głębokość (mm) | 380 |
| Szerokość (mm) | 598 |
| Wysokość (mm) | 1195 |
| Waga (kg) | 203 |
| Zasilanie | |
| Moc (kW) | 250 315 |
| Napięcie zasilania (VAC) | 323...528 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
| Prąd wyjściowy (A) | 481 616 |
| Ogólne | |
| Temperatura pracy (°C) | -15...60 |
| Stopień ochrony IP | 00 |
