3-fazowy falownik SINAMICS G120X Siemens 3 kW

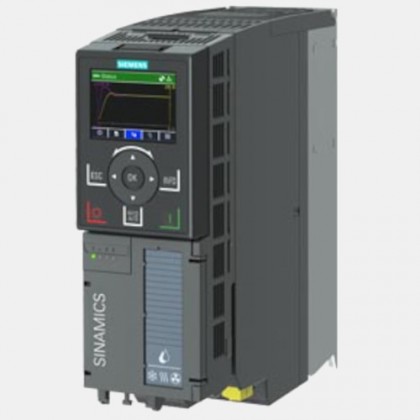

Falownik SINAMICS G120X Siemens 6SL3220-3YE18-1UF0 przystosowany do pracy z trójfazowymi silnikami. Przekształtnik 6SL3220-3YE18-1UF0 zasilany jest napięciem 380...480 VAC o częstotliwości 47...63 Hz. Moc falownika SINAMICS 6SL3220-3YE18-1UF0 wynosi 3 kW a prąd znamionowy 7,7A. Siemens określa częstotliwość wyjściową dla G120X na poziomie 200 HZ przy sterowaniu wektorowym oraz 550Hz dla sterowania skalarnego. Falownik 6SL3220-3YE18-1UF0 w wykonaniu bez filtra oraz z panelem IOP-2, został wyposażony w moduł rozszerzeń I/O, komunikację Profinet oraz EtherNet/IP. Przemiennik częstotliwości Siemens G120X dysponuje 6 wejściami binarnymi, 2 wyjściami przekaźnikowymi, 2 wejściami analogowymi, 1 wyjściem analogowym oraz 1 wejściem dla czujnika silnika PTC/KTY/Pt1000. Siemens deklaruje możliwość pracy inwertera w zakresie temperatur od -20...45 stopni Celsjusza. Obudowa urządzenia została wykonana z tworzywa i charakteryzuje się stopniem ochrony IP20. Wymiary 3-fazowego falownika 6SL3220-3YE18-1UF0 wynoszą 232x73z218mm, a jego waga to 3,2kg.
| Wejścia/Wyjścia |
| Wejścia binarne | 6 |
| Wejścia temperaturowe | 1 |
| Wyjścia przekaźnikowe | 2 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Obsługa czujników | PT1000 PTC KTY |
| Prąd wyjść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść binarnych (A) | 5 |
| Częstotliwość wyjściowa (Hz) | 0...550 |
| Rozdzielczość (bit) | 10 |
| Komunikacja |
| Komunikacja | Ethernet Profinet |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 218 |
| Szerokość (mm) | 73 |
| Wysokość (mm) | 232 |
| Waga (kg) | 3,2 |
| Zasilanie |
| Moc (kW) | 3 |
| Napięcie zasilania (VAC) | 342...528 304...528 |
| Liczba faz | 3-fazowy |
| Prąd wyjściowy (A) | 7,7 |
| Ogólne |
| Sterowanie | Skalarne Wektorowe |
| Temperatura pracy (°C) | -20...45 |
| Stopień ochrony IP | 20 |
