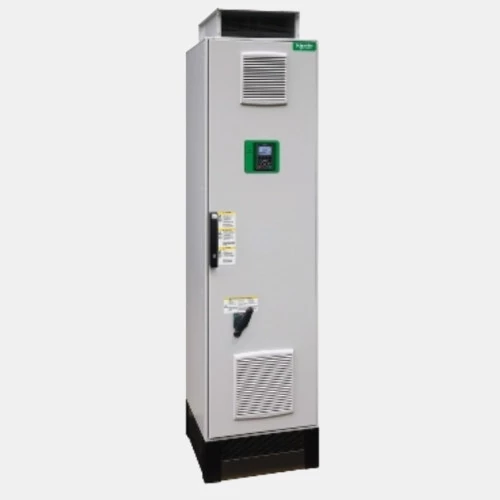

Trójfazowy falownik ATV650 250kW 477A
Falownik ATV650C25N4F Schneider Electric dedykowany do współpracy z trójfazowymi silnikami o obciążeniu do 477A. Przemiennik częstotliwości ATV650C25N4F o mocy 250kW przy obciążaniu lekkim oraz 200 kW przy obciążeniu ciężkim współpracuje zarówno w silnikami asynchronicznymi jaki i synchronicznymi. Przetwornik ATV650 w wykonaniu z odłącznikiem zasilany jest napięciem 380...440 VAC o częstotliwości 47,5...63 Hz. Prąd wyjściowy falownika ATV650C25N4F odpowiednio 477A ND oraz 370 HD, zaś częstotliwość wyjściowa 500Hz. Komunikacja w falowniku ATV600 Schneider odbywa się po: Modbus TCP, Ethernet. 3-fazowy falownik ATV600 ATV650C25N4F dysponuje 8 wejściami binarnymi, 3 wejściami analogowymi, 2 wyjściami analogowymi oraz 3 wyjściami przekaźnikowymi. Dodatkowo dysponuje wejściem bezpieczeństwa STO. Kompaktowa obudowa o stopniu ochrony IP54 przystosowana jest do postawienia na podłodze. Wymiary przetwornika ATV650C25N4F wynoszą: 600x2350x669 mm, a jego waga to 420kg.
Do falownika ATV650C25N4F producent podaje jako zamienną część wentylator na drzwiach obudowy VX5VPM002.
| Wejścia/Wyjścia |
| Wejścia binarne |
8 |
| Wyjścia przekaźnikowe |
3 |
| Wejścia analogowe |
3 |
| Wyjścia analogowe |
2 |
| Napięcie wejść analogowych (V) |
0...10 -10...10 |
| Napięcie wyjść analogowych (V) |
0...10 |
| Prąd wejść analogowych (mA) |
0...20 |
| Prąd wyjść analogowych (mA) |
0...20 |
| Częstotliwość wyjściowa (Hz) |
0,1...500 |
| Rozdzielczość (bit) |
12 10 |
| Komunikacja |
| Komunikacja |
Modbus Ethernet RS485 |
| Typ modułu |
| Rodzaj modułu |
Przemiennik częstotliwości |

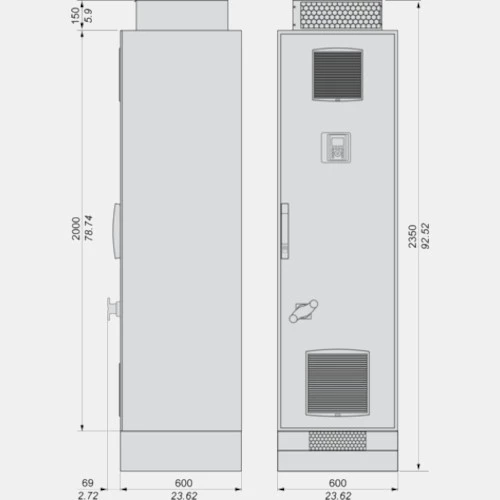

| Wymiary i waga |
| Głębokość (mm) |
669 |
| Szerokość (mm) |
600 |
| Wysokość (mm) |
2350 |
| Waga (kg) |
420 |
| Zasilanie |
| Moc (kW) |
250 200 |
| Napięcie zasilania (VAC) |
323...528 |
| Liczba faz |
3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) |
47,5...63 |
| Prąd wyjściowy (A) |
370 477 |
| Ogólne |
| Temperatura pracy (°C) |
-15...60 |
| Stopień ochrony IP |
54 |
