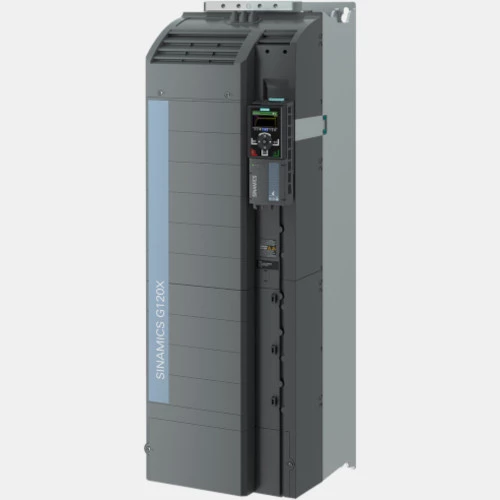

3-fazowy falownik G120X Siemens o mocy 200 kW
3-fazowy falownik 6SL3220-1YE52-1AB0 produkcji Siemens z filtrem C2 o mocy 200 kW. Sinamics G120X 6SL3220-1YE52-1AB0 zasilany jest napięciem mieszczącym się w przedziale 342...528V AC o częstotliwości 47...63 Hz. Pobór prądu przemiennika częstotliwości wynosi 365 A, zaś prąd wyjściowy 370 A. Wektorowy falownik Sinamics G120X wyposażony jest w: 6 wejść cyfrowych, 2 wejścia analogowe prądowo-napięciowe, 1 wejście temperaturowe, 2 wyjścia przekaźnikowe oraz 1 wyjście analogowe. Falownik 6SL3220-1YE52-1AB0 bez panelu operatorskiego z modułem I/O dysponuje komunikacją Ethernet oraz Modbus RTU/USS. Wymiary falownika Siemens to: 999 x 305 x 369 mm. Waga urządzenia wynosi 131kg.
| Wejścia/Wyjścia |
| Wejścia binarne | 6 |
| Wejścia temperaturowe | 1 |
| Wyjścia przekaźnikowe | 2 |
| Wejścia analogowe | 1 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść analogowych (mA) | 0...20 4...20 |
| Częstotliwość wyjściowa (Hz) | 0...550 |
| Komunikacja |
| Komunikacja | Ethernet Modbus RTU/USS |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 369 |
| Szerokość (mm) | 305 |
| Wysokość (mm) | 999 |
| Waga (kg) | 131 |
| Zasilanie |
| Moc (kW) | 200 |
| Napięcie zasilania (VAC) | 342...528 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47...63 |
| Pobór prądu (A) | 365 |
| Prąd wyjściowy (A) | 370 |
| Ogólne |
| Sterowanie | Skalarne Wektorowe |
| Temperatura pracy (°C) | -20...45 |
| Montaż | na płytę |
| Stopień ochrony IP | 20 |
