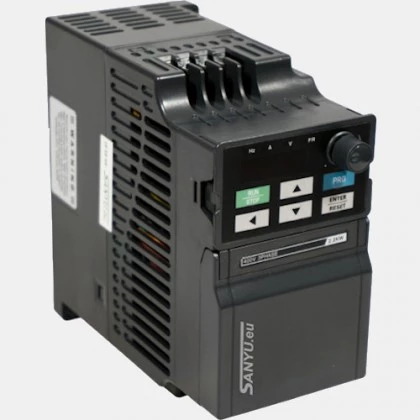

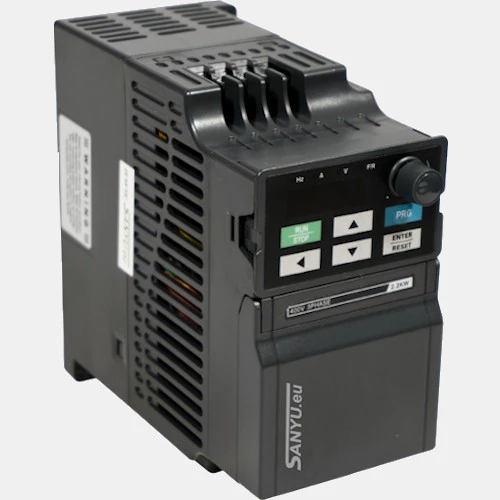

Falownik 1x230V AC 0,4 kW SX2200-00R4G Sanyu

Przemiennik częstotliwości SX2200 0,4 kW Sanyu

1-fazowy falownik SX2200-00R4G producenta Sanyu pochodzący z serii SX2000 o mocy 0,4 kW oraz maksymalnej częstotliwości 3200 Hz dla pracy skalarnej oraz 320Hz dla pracy wektorowej. Prąd wejsciowy jednofazowego falownika SX2000 0,4kW wynosi 5,4A, natomiast prąd wyjściowy 2,4 APrzetwornik został wyposażony w sterownik PLC do prostych aplikacji. Inverter SX2000 Sanyu został wyposażony w:  6 wejść binarny, 1 wejścia analogowe prądowo-napięciowe oraz 1 wyjście przekaźnikowe programowalne i 1 wyjście cyfrowe typu open collector. Do komunikacji został zabudowany port RS-485. Przemiennik częstotliwości SX 2000 Sanyu sterowany jest w sposób skalarny lub wektorowy. Dodatkowo posiada funkcje zaprogramowania 2 czasów oraz możliwość zaprogramowania do 16 stałych prędkości. 1-fazowy falownik dysponuje także wbudowanym fabrycznie wyświetlaczem LED z funkcyjnymi przyciskami oraz potencjometrem. Dodatkowo jest możliwość podłączenia zewnętrznej klawiatury. Atutem przemiennika SX 2000 Sanyu są zabudowane funkcje ochronne, a także blokada przez osobami nieupoważnionymi.

Parametry rezystora hamującego zalecanego przez producenta dla SX2200-00R4G to 80W i 200 Ohm, zalecany przekrój przewodu to 0,75 mm2. Falownik Sanyu posiada stopień ochrony IP20 i powinien pracować wyłącznie w pomieszczeniach, w dalekiej odległości od kurzu, substancji oleistych, wody, agresywnych gazów a także promieni słonecznych. Przedział temperaturowy dla pracy falownika wynosi -10...40 stopni Celsjusza przy wilgotności poniżej 95%. Obudowa przetwornika SX2200-00R4G Sanyu został wykonana z tworzywa a jej wymiary to: 142 x 72 x 152 mm,  waga 1kg. Przetwornik SX2000 przystosowany jest do montażu naściennego. Falownik SX2000 Sanyu SX2200-00R4G- z powodzeniem sprawdzi się w przemyśle spożywczym, chemicznym, transporterach czy przenośnikach.

Schemat podłączenia falownika SX2200-00R4G
