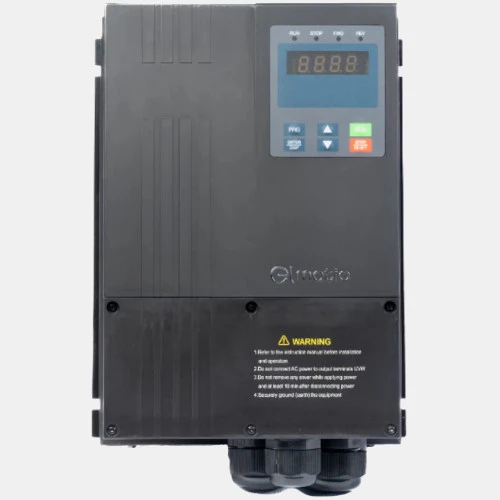

Trójfazowy przemiennik częstotliwości EDS 18,5 kW
Falownik EDS0180T4B Elmatic dedykowany jest do pracy z trójfazowym silnikiem asynchronicznym o mocy do 18,5 kW. Inverter EDS0180T4B o mocy 18,5 kW i napięciu zasilania 3x400 VAC. Skalarny przetwornik EDS 18,5 kW Elmatic charakteryzuje się prądem wyjściowym na poziomie 40 A i częstotliwością wyjściową 400Hz. Producent deklaruje możliwość pracy invertera przy przeciążeniu 150% w czasie 1 minuty. W standardzie falownik Elmatic EDS został wyposażony w 4 wejścia cyfrowe, 1 wejście analogowe prądowo-napięciowe oraz 2 wyjścia przekaźnikowe. Komunikacja w tym przemienniku odbywa się protokołem Modbus RTU/ASCII po RS485. Dodatkowo trójfazowy falownik EDS0180T4B dysponuje funkcją Energy saving oraz funkcją lotnego startu. Obudowa falownika EDS0180T4B posiada stopień ochrony IP65 i jest przystosowana zarówno do montażu naściennego, jak i bezpośrednio na silniku. Przemiennik częstotliwości EDS0180T4B polecany jest szczególnie do aplikacji wentylatorowych oraz pompowych.
| Wejścia/Wyjścia |
| Wejścia binarne | 4 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 1 |
| Napięcie wejść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 4...20 |
| Częstotliwość wyjściowa (Hz) | 0,1...400 |
| Komunikacja |
| Komunikacja | Modbus ASCII/RTU RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 200 |
| Szerokość (mm) | 285 |
| Wysokość (mm) | 180 |
| Zasilanie |
| Moc (kW) | 18,5 |
| Napięcie zasilania (VAC) | 400 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50...60 |
| Prąd wyjściowy (A) | 40 |
| Ogólne |
| Sterowanie | Skalarne |
| Temperatura pracy (°C) | -10...40 |
| Stopień ochrony IP | 65 |
