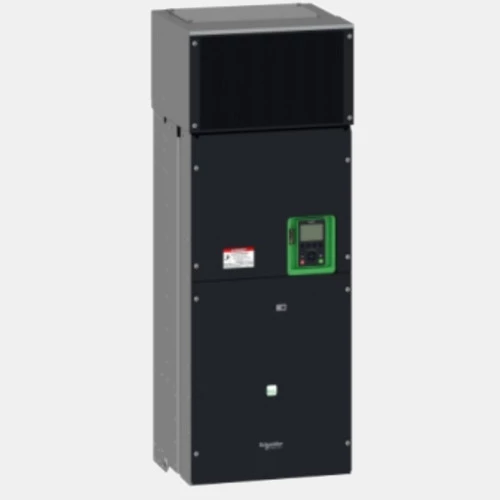

Trójfazowy falownik ATV630 160kW 302A

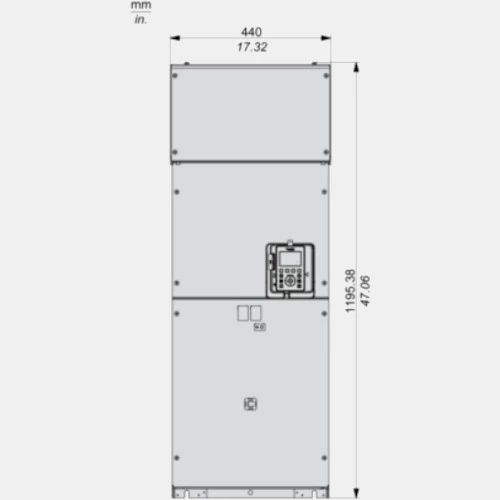

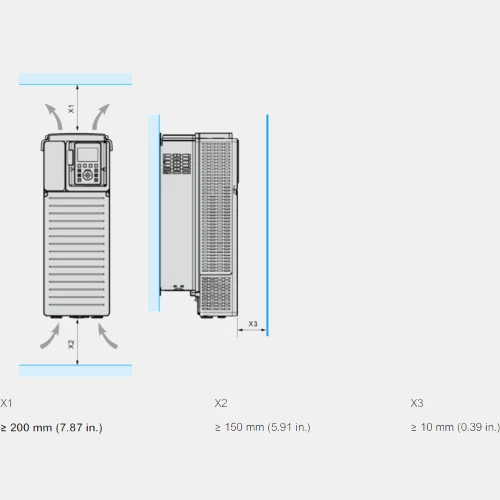

Falownik ATV630C22N4 Schneider Electric dedykowany do współpracy z trójfazowymi silnikami o obciążeniu do 302A. Przemiennik częstotliwości ATV630C22N4 o mocy 160kW przy obciążaniu lekkim oraz 220 kW przy obciążeniu ciężkim współpracuje zarówno w silnikami asynchronicznymi jaki i synchronicznymi. Przetwornik ATV630 w wykonaniu standardowym zasilany jest napięciem 380...480 VAC o częstotliwości 47,5...63 Hz. Prąd wyjściowy falownika ATV630C22N4 wynosi odpowiednio 302A ND oraz 427 HD, zaś częstotliwość wyjściowa 500Hz. Komunikacja w falowniku ATV600 Schneider odbywa się po: Modbus TCP, Ethernet lub Modbus szeregowy. 3-fazowy falownik ATV600 ATV630C22N4 dysponuje 8 wejściami binarnymi, 3 wejściami analogowymi, 2 wyjściami analogowymi oraz 3 wyjściami przekaźnikowymi. Dodatkowo dysponuje wejściem bezpieczeństwa STO. Kompaktowa obudowa o stopniu ochrony IP00 przystosowana jest do montażu naściennego. Wymiary przetwornika ATV630C22N4 wynoszą: 440x1195x380 mm, a jego waga to 172kg.
Schneider Electric dla falownika ATV650 160 kW 302A proponuje jako wyposażenie opcjonalne:
- zestaw adaptacyjny - VW3A9212,
- zestaw do montażu terminala operatorskiego - VW3A1112,
- klucz do dokręcania nakrętek mocujących - ZB5AZ905,
- rozgałęziacz Modbus - LU9GC3,
- trójnik Modbus - VW3A8306TF03,
- terminator Modbus - VW3A8306RC,
- kabel do montażu zewnętrznego terminala operatorskiego - VW3A1104R10,
- przewód programujący - TCSXCNAMUM3P.
Do falownika ATV630C22N4 producent podaje jako zamienną część zestaw wentylatora VZ3V1213.
| Wejścia/Wyjścia |
| Wejścia binarne | 8 |
| Wyjścia przekaźnikowe | 3 |
| Wejścia analogowe | 3 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | -10...10 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0,1...500 |
| Rozdzielczość (bit) | 10 12 |
| Komunikacja |
| Komunikacja | Ethernet Modbus/TCP RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 380 323 |
| Szerokość (mm) | 440 |
| Wysokość (mm) | 1195 |
| Waga (kg) | 172 |
| Zasilanie |
| Moc (kW) | 220 160 |
| Napięcie zasilania (VAC) | 323...528 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
| Prąd wyjściowy (A) | 302 427 |
| Ogólne |
| Temperatura pracy (°C) | -15...60 |
| Stopień ochrony IP | 00 |
