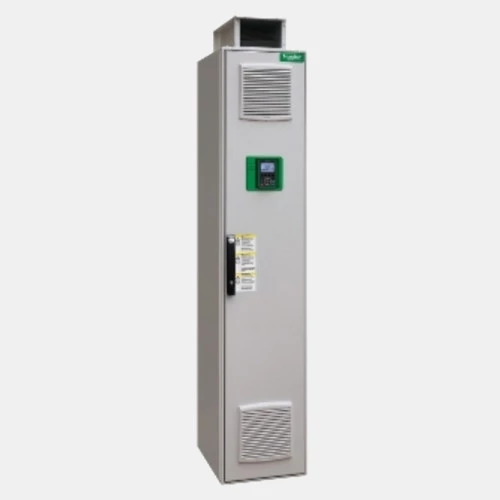

Trójfazowy falownik ATV630 110kW 211A
Falownik ATV630C11N4F Schneider Electric dedykowany do współpracy z trójfazowymi silnikami o obciążeniu do 211A. Przemiennik częstotliwości ATV630C11N4F o mocy 110kW przy obciążaniu lekkim oraz 90 kW przy obciążeniu ciężkim współpracuje zarówno w silnikami asynchronicznymi jaki i synchronicznymi. Przetwornik ATV630 w wykonaniu standardowym zasilany jest napięciem 380...440 VAC o częstotliwości 47,5...63 Hz. Prąd wyjściowy falownika ATV630C11N4F wynosi odpowiednio 211A ND oraz 173 HD, zaś częstotliwość wyjściowa 500Hz. Komunikacja w falowniku ATV600 Schneider odbywa się po: Modbus TCP, Ethernet lub Modbus szeregowy. 3-fazowy falownik ATV600 ATV630C11N4F dysponuje 8 wejściami binarnymi, 3 wejściami analogowymi, 2 wyjściami analogowymi oraz 3 wyjściami przekaźnikowymi. Dodatkowo dysponuje wejściem bezpieczeństwa STO. Kompaktowa obudowa o stopniu ochrony IP54 przystosowana jest do montażu stojącego. Wymiary przetwornika ATV630C11N4F wynoszą: 400x2150x605 mm, a jego waga to 300kg.
Schneider Electric dla falownika ATV650 110 kW 211A proponuje jako wyposażenie opcjonalne:
- zestaw do montażu terminala operatorskiego - VW3A1112,
- klucz do dokręcania nakrętek mocujących - ZB5AZ905,
- rozgałęziacz MODBUS - LU9GC3,
- trójnik Modbus - VW3A8306TF03,
- terminator Modbus - VW3A8306RC,
- kabel do zewnętrznego montażu terminala operatorskiego - VW3A1104R10,
- przewód programujący USB - TCSXCNAMUM3P,
- przewód połączeniowy Modbus RJ45 - VW3A8306R10.
Do falownika ATV630C11N4F producent podaje jako zamienną część wentylator na drzwiach obudowy VX5VPM002.
| Wejścia/Wyjścia |
| Wejścia binarne | 8 |
| Wyjścia przekaźnikowe | 3 |
| Wejścia analogowe | 3 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | -10...10 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0,1...500 |
| Rozdzielczość (bit) | 10 12 |
| Komunikacja |
| Komunikacja | Ethernet Modbus/TCP RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |

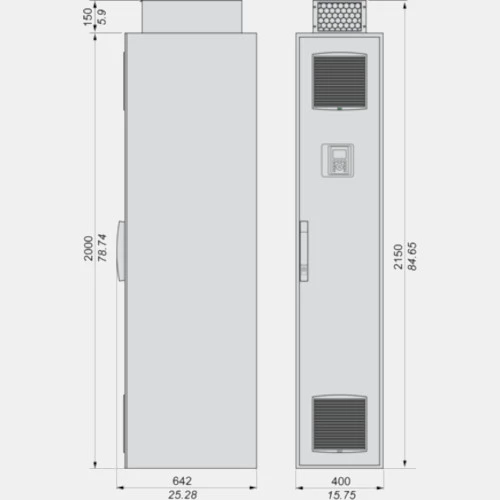

| Wymiary i waga |
| Głębokość (mm) | 605 |
| Szerokość (mm) | 400 |
| Wysokość (mm) | 2150 |
| Waga (kg) | 300 |
| Zasilanie |
| Moc (kW) | 110 90 |
| Napięcie zasilania (VAC) | 323...528 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
| Prąd wyjściowy (A) | 173 211 |
| Ogólne |
| Temperatura pracy (°C) | -15...60 |
| Stopień ochrony IP | 54 |
