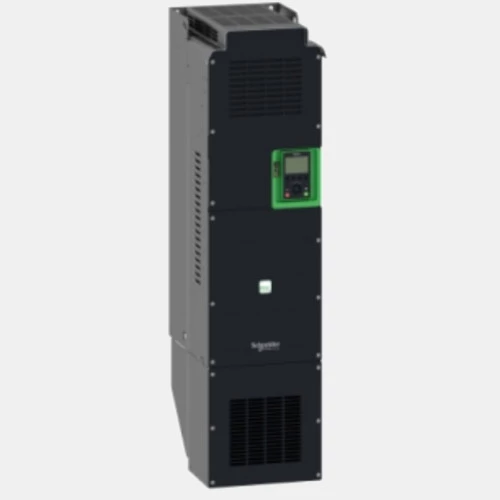

Trójfazowy falownik ATV630 110kW 211A

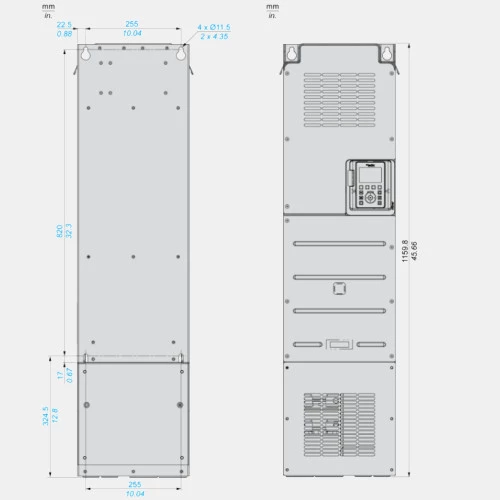

Falownik ATV630C11N4 Schneider Electric dedykowany do współpracy z trójfazowymi silnikami o obciążeniu do 211A. Przemiennik częstotliwości ATV630C11N4 o mocy 110kW przy obciążaniu lekkim oraz 90 kW przy obciążeniu ciężkim współpracuje zarówno w silnikami asynchronicznymi jaki i synchronicznymi. Przetwornik ATV630 w wykonaniu standardowym zasilany jest napięciem 380...480 VAC o częstotliwości 47,5...63 Hz. Prąd wyjściowy falownika ATV630C11N4 wynosi odpowiednio 211A ND oraz 173 HD, zaś częstotliwość wyjściowa 500Hz. Komunikacja w falowniku ATV600 Schneider odbywa się po: Modbus TCP, Ethernet lub Modbus szeregowy. 3-fazowy falownik ATV600 ATV630C11N4 dysponuje 8 wejściami binarnymi, 3 wejściami analogowymi, 2 wyjściami analogowymi oraz 3 wyjściami przekaźnikowymi. Dodatkowo dysponuje wejściem bezpieczeństwa STO. Kompaktowa obudowa o stopniu ochrony IP00 przystosowana jest do montażu naściennego. Wymiary przetwornika ATV630C11N4 wynoszą: 320x852x390 mm, a jego waga to 82kg.
Schneider Electric dla falownika ATV650 110 kW 211A proponuje jako wyposażenie opcjonalne:
- zestaw do montażu terminala operatorskiego - VW3A1112,
- zestaw do montażu podtynkowego w odpornej obudowie na pył i wilgoć - VW3A95116
- zestaw ochronny - VW3A9704,
- klucz do dokręcania nakrętek mocujących - ZB5AZ905,
- zestaw do wyprowadzenia portu Ethernet na przód napędu - VW3A1115,
- rozgałęziacz Modbus - trójnik Modbus - VW3A8306TF03,
- Terminator Modbus - VW3A8306RC,
- kabel do montażu zewnętrznego terminala operatorskiego - VW3A1104R10,
- przewód programujący - TCSXCNAMUM3P,
- zestaw wentylatora - VX5VPS6001.
Do falownika ATV630C11N4 producent podaje jako zamienną część zestaw wentylatora VX5VPS6001.
Wejścia/Wyjścia |
Wejścia binarne | 8 |
Wyjścia przekaźnikowe | 3 |
Wejścia analogowe | 3 |
Wyjścia analogowe | 2 |
Napięcie wejść analogowych (V) | -10...10 0...10 |
Napięcie wyjść analogowych (V) | 0...10 |
Prąd wejść analogowych (mA) | 0...20 |
Prąd wyjść analogowych (mA) | 0...20 |
Częstotliwość wyjściowa (Hz) | 0,1...500 |
Rozdzielczość (bit) | 10 12 |
Komunikacja |
Komunikacja | Ethernet Modbus/TCP RS485 |
Typ modułu |
Rodzaj modułu | Przemiennik częstotliwości |
Wymiary i waga |
Głębokość (mm) | 390 |
Szerokość (mm) | 320 |
Wysokość (mm) | 852 |
Waga (kg) | 82 |
Zasilanie |
Moc (kW) | 110 90 |
Napięcie zasilania (VAC) | 323...528 |
Liczba faz | 3-fazowy |
Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
Prąd wyjściowy (A) | 173 211 |
Ogólne |
Temperatura pracy (°C) | -15...60 |
Stopień ochrony IP | 00 |
![pdf](https://falowniki-sklep.pl/catalog/view/theme/falowniki-sklep/icons/files/pdf.png) | Manual ATV630C11N4 |
