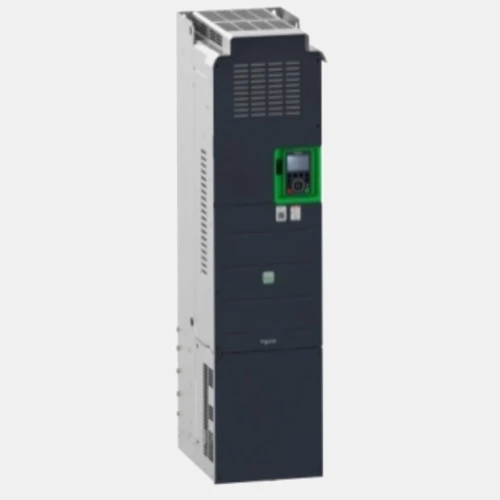

Trójfazowy falownik 211A ATV930 Schneider
Falownik Altivar Process ATV930C11N4 Schneider Electric przeznaczony do pracy z trójfazowymi silnikami asynchronicznymi i synchronicznymi. 3-fazowy falownik ATV930C11N4 o mocy 110 kW przy obciążeniu lekkim i 90 kW przy obciążeniu ciężkim. Prąd wyjściowy wynosi odpowiednio 211 A przy lekkim obciążeniu i 173A przy obciążeniu ciężkim. Częstotliwość wyjściowa dla falownika Altivar Process ATV900 wynosi 599 Hz. Inwerter ATV930C11N4 dysponuje 10 wejściami binarnymi. Ponadto ATV900 dysponuje wejściem bezpieczeństwa STO. Komunikacja w falowniku ATV930C11N4 odbywa się protokołem Ethernet/IP i Modbus TCP. Przemiennik częstotliwości w wersji standardowej ATV930C11N4 został wyposażony w filtr EMC oraz czoper hamujący. Falownik ATV930C11N4 posiada obudowę przystosowaną do montażu naściennego pionowego i stopniu ochrony IP20. Wymiary falownika ATV930 110kW wynoszą: 320 x 1205 x 393 mm i wadze 104 kg.
Opcjonalnie, producent Schneider Electric zaleca stosowanie do falownika ATV930C11N4 zestaw do montażu podtynkowego w odpornej na wilgoć i pył obudowie VW3A95116.
| Wejścia/Wyjścia |
| Wejścia binarne | 10 |
| Wyjścia binarne | 2 |
| Częstotliwość wyjściowa (Hz) | 0...599 |
| Rozdzielczość (bit) | 10 12 |
| Komunikacja |
| Komunikacja | Ethernet IP Modbus/TCP RJ45 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |

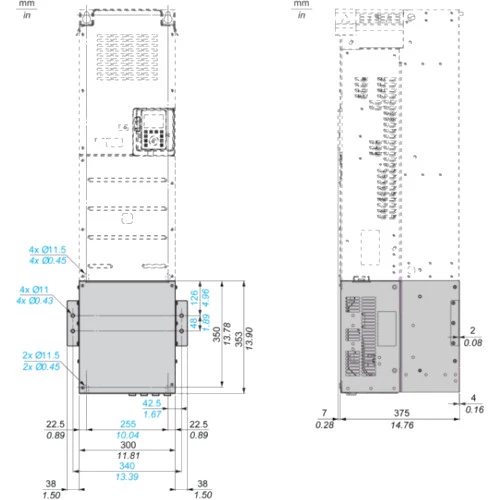

| Wymiary i waga |
| Głębokość (mm) | 393 |
| Szerokość (mm) | 320 |
| Wysokość (mm) | 1205 |
| Waga (kg) | 104 |
| Zasilanie |
| Moc (kW) | 110 90 |
| Napięcie zasilania (VAC) | 323...528 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50...60 |
| Prąd wyjściowy (A) | 173 211 |
| Ogólne |
| Temperatura pracy (°C) | -15...60 |
| Stopień ochrony IP | 20 |
