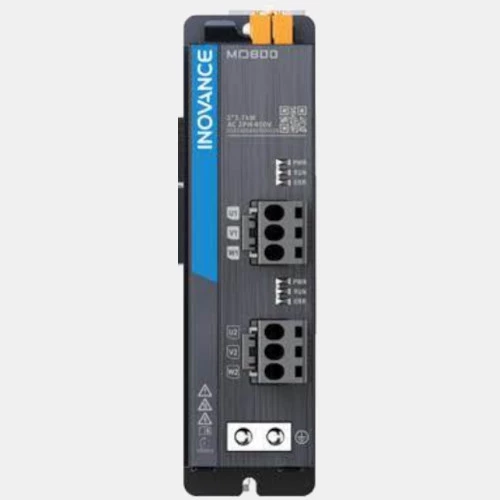

Jednoosiowy napęd MD800 Inovance 1,5/2,2kW

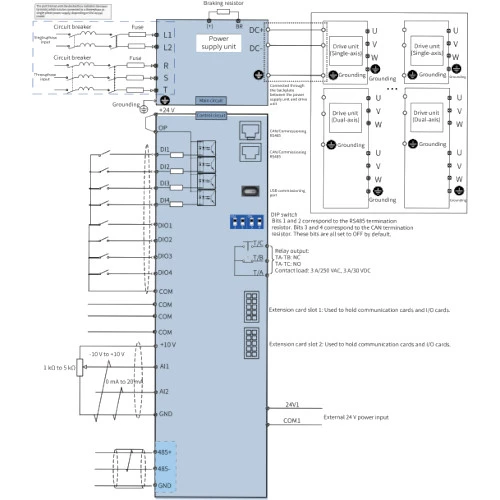

Modułowy falownik MD800 Inovance MD800-1-4T4R8 zasilany jest napięciem 3x400 VAC. Napęd jednoosiowy MD800-1-4T4R8 o mocy 1,5kW przy obciążeniu ciężkim i 2,2 kW przy obciążeniu lekkim. Prąd wyjściowy dla tego napędu wynosi odpowiednio 4,8A HD oraz 5,4A ND. Przemiennik MD800-1-4T4R8 pobiera prąd w wysokości 6,7A przy obciążeniu ciężkim oraz 6A przy obciążeniu lekkim. Moduł napędowy MD800-1-4T4R8 w wykonaniu bez STO został wyposażony w 8 wejść cyfrowych, w tym 4 mogą pracować jako wyjścia cyfrowe, 1 wejście analogowe napięciowe, 1 wejście analogowe prądowe, oraz jedno wyjście przekaźnikowe. W standardzie falowniki MD800 dysponują komunikacją: CANopen, CANlink oraz Modbus RTU. Dodatkowo możliwości urządzenia można rozbudować za pomocą kart wejść/wyjść oraz kart komunikacyjnych. Częstotliwość wyjściowa dla falowników MD800 Inovance szacowana jest na poziomie 590 Hz.
| Wejścia/Wyjścia |
| Wejścia binarne | 8 |
| Wyjścia binarne | 4 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 2 |
| Napięcie wejść analogowych (V) | -10...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 590 |
| Komunikacja |
| Komunikacja | CANopen CANlink USB Modbus/RTU RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |

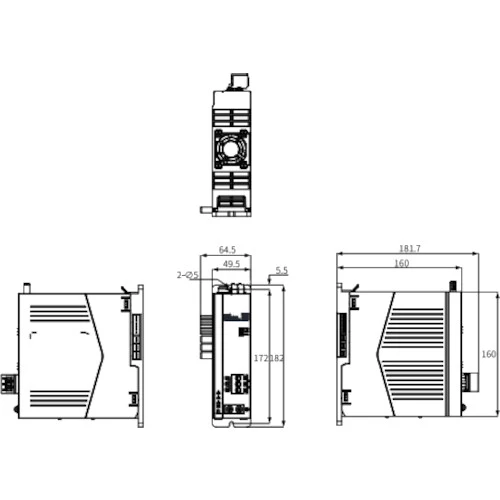

| Wymiary i waga |
| Głębokość (mm) | 160 |
| Szerokość (mm) | 49,5 |
| Wysokość (mm) | 160 |
| Waga (kg) | 0,9 |
| Zasilanie |
| Moc (kW) | 2,2 1,5 |
| Napięcie zasilania (VAC) | 400 |
| Liczba faz | 3-fazowy |
| Pobór prądu (A) | 6 6,7 |
| Prąd wyjściowy (A) | 3,4 4,6 |
| Ogólne |
| Sterowanie | Skalarne Wektorowe |
