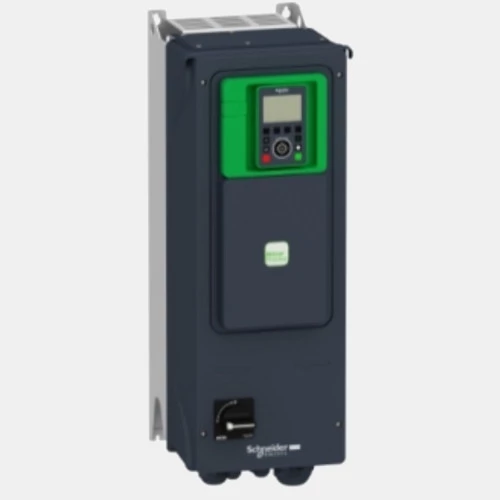

Trójfazowy falownik ATV650 0,37kW 1,5A

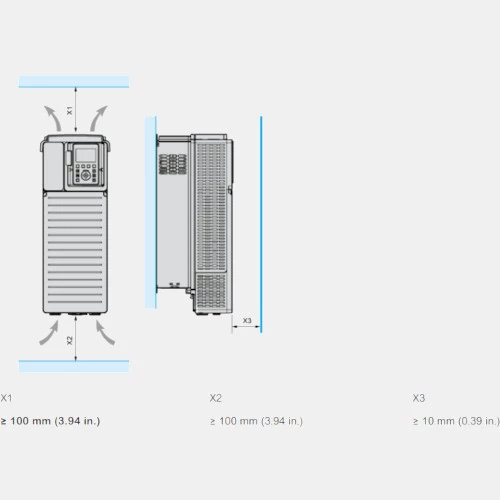

Falownik ATV650U07N4E Schneider Electric dedykowany do współpracy z trójfazowymi silnikami o obciążeniu do 1,5A. Przemiennik częstotliwości ATV650U07N4E o mocy 0,37kW przy obciążaniu lekkim oraz 0,75 kW przy obciążeniu ciężkim współpracuje zarówno w silnikami asynchronicznymi jaki i synchronicznymi. Przetwornik ATV650 w wykonaniu standardowym zasilany jest napięciem 380...480 VAC o częstotliwości 47,5...63 Hz. Prąd wyjściowy falownika ATV650U07N4E wynosi odpowiednio 1,5A ND oraz 2,2 HD, zaś częstotliwość wyjściowa 500Hz. Komunikacja w falowniku ATV600 Schneider odbywa się po: Modbus TCP, lub Modbus szeregowy. 3-fazowy falownik ATV600 ATV650U07N4E dysponuje 8 wejściami binarnymi, 3 wejściami analogowymi, 2 wyjściami analogowymi oraz 3 wyjściami przekaźnikowymi. Dodatkowo dysponuje wejściem bezpieczeństwa STO. Kompaktowa obudowa o stopniu ochrony IP21 przystosowana jest do montażu naściennego. Wymiary przetwornika ATV650U07N4E wynoszą: 264x678x300 mm, a jego waga to 10,5kg.
Schneider Electric dla falownika ATV650 0,37 kW 1,5A proponuje jako wyposażenie opcjonalne:
- zestaw do montażu terminala operatorskiego - VW3A1112,
- klucz do dokręcania nakrętek mocuj ących - ZB5AZ905,
- rozgałęziacz MODBUS - LU9GC3,
- trójnik Modbus - VW3A8306TF03,
- terminator Modbus - VW3A8306RC,
- kabel do zewnętrznego montażu operatorskiego terminala - VW3A1104R50,
- przewód programujący - TCSXCNAMUM3P.
Do falownika ATV650U07N4E producent podaje jako zamienną część zestaw wentylatora VX5VPS1001.
Wejścia/Wyjścia |
Wejścia binarne | 8 |
Wyjścia przekaźnikowe | 3 |
Wejścia analogowe | 3 |
Wyjścia analogowe | 2 |
Napięcie wejść analogowych (V) | -10...10 0...10 |
Napięcie wyjść analogowych (V) | 0...10 |
Prąd wejść analogowych (mA) | 0...20 |
Prąd wyjść analogowych (mA) | 0...20 |
Częstotliwość wyjściowa (Hz) | 0,1...500 |
Rozdzielczość (bit) | 10 12 |
Komunikacja |
Komunikacja | Modbus/TCP RS485 |
Typ modułu |
Rodzaj modułu | Przemiennik częstotliwości |

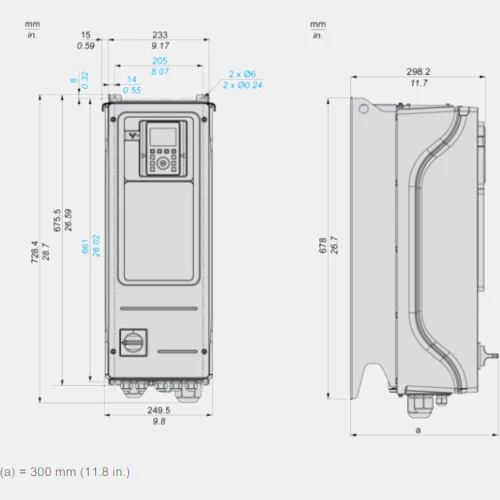

Wymiary i waga |
Głębokość (mm) | 300 |
Szerokość (mm) | 264 |
Wysokość (mm) | 678 |
Waga (kg) | 10,5 |
Zasilanie |
Moc (kW) | 0,37 0,75 |
Napięcie zasilania (VAC) | 323...528 |
Liczba faz | 3-fazowy |
Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
Prąd wyjściowy (A) | 1,5 2,2 |
Ogólne |
Temperatura pracy (°C) | -15...60 |
Stopień ochrony IP | 21 |
