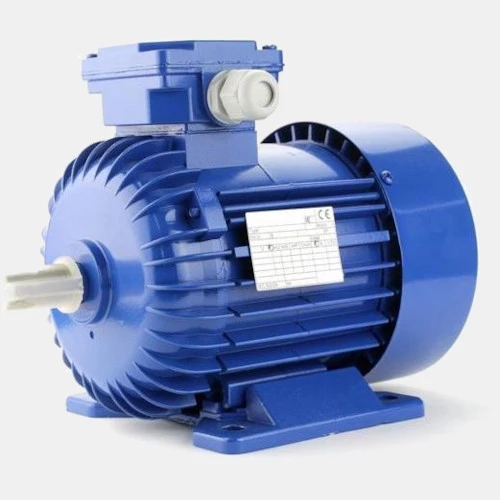

Silnik elektryczny trójfazowy na łapach 0,75kW 3SIE 71x-2C
Trójfazowy silnik 0,75kW 3SIE 71x-2C zasilany jest napięciem 230 V AC w układzie trójkąt lub 400 V AC w układzie gwiazda. Przy pełnym obciążeniu prąd silnika wynosi 3,30 A ∆ i 1,90A Y. Motor SIE montowany jest na łapach według oznaczenia B3. Producent określa sprawność urządzenia na 81 η, zaś moment obrotowy 2,50 Nm. Współczynnik mocy dla tego modelu wynosi cos ∅ 0,70. Prędkość obrotowa 2-biegunowego silnika asynchronicznego Besel równa się 2880 obr/min. Klasa sprawności napędu 3SIE 71x-2C określona jest na IE3. Krotność momentu rozruchowego dla tego modelu to 3,6 Mr/Mn.
Silnik SIE 71 posiada aluminiową obudowę w kolorze RAL5010 o wielkości mechanicznej 71. Napęd przystosowany jest do pracy w zakresie temperatur od -30...60 °C. Wałek wejściowy silnika SIE 71x-2C Besel 0,75kW ma średnicę 14mm i długość 30mm. Silnik dedykowany jest do pracy z przemiennikami częstotliwości.
Typ modułu |
Rodzaj modułu |
Silnik elektryczny |
Wymiary i waga |
Średnica wałka (mm) |
14 |
Długość wałka (mm) |
30 |
Głębokość (mm) |
245 |
Szerokość (mm) |
142 |
Wysokość (mm) |
182 |
Waga (kg) |
8,1 |
Zasilanie |
Moc (kW) |
0,75 |
Napięcie zasilania (VAC) |
230/400 |
Pobór prądu (A) |
3,30 |
Ogólne |
Rodzaj silnika |
asynchroniczny |
Sprawność (η) |
81 |
Temperatura pracy (°C) |
-30...60 |
Moment znamionowy (Mn) |
2,50 |
Montaż |
na łapach |
Prędkość obrotowa (obr/min) |
2880 |
